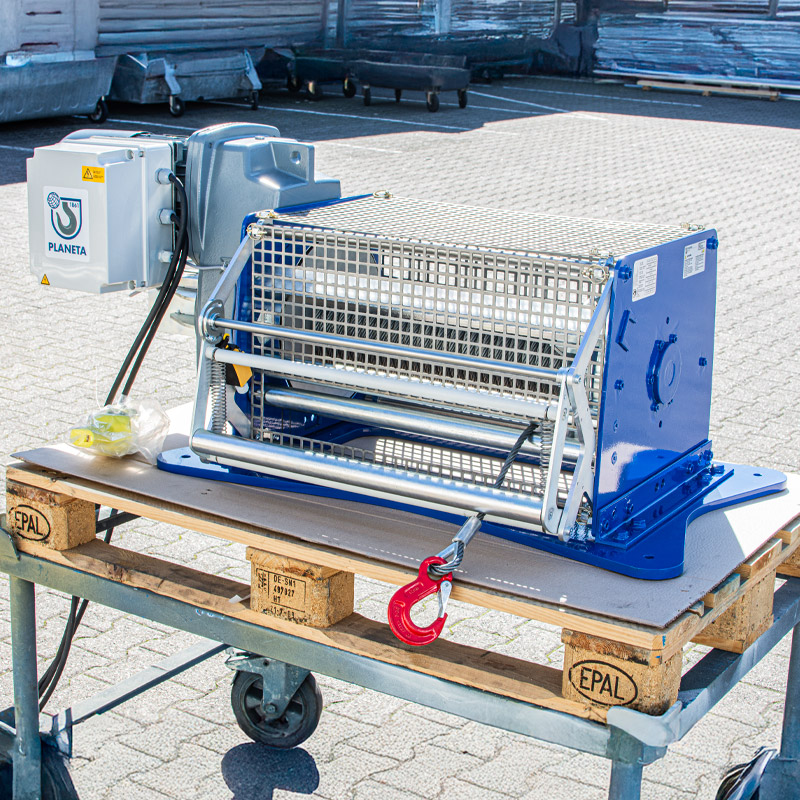

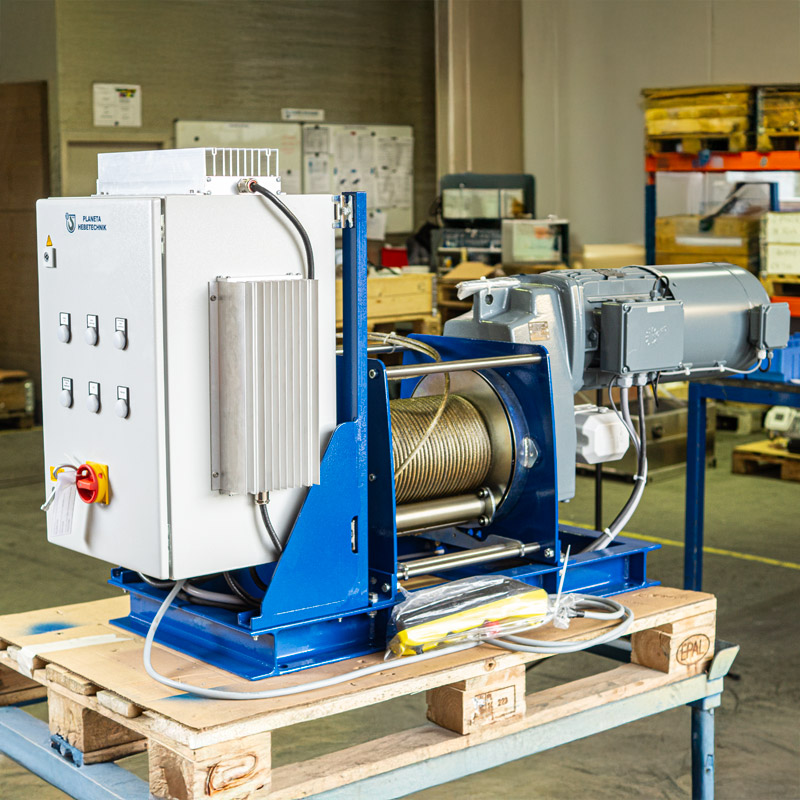

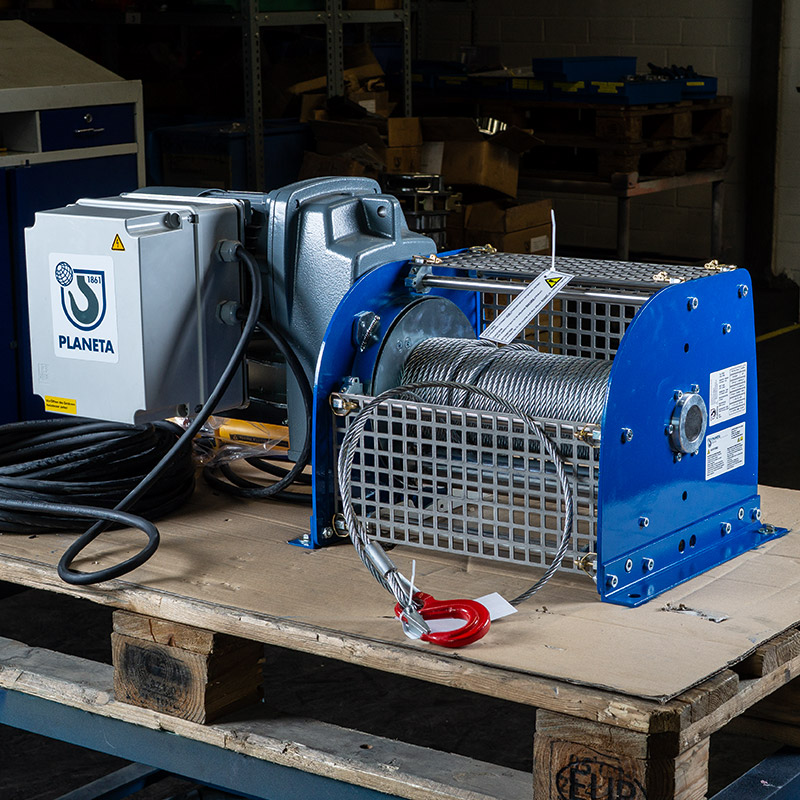

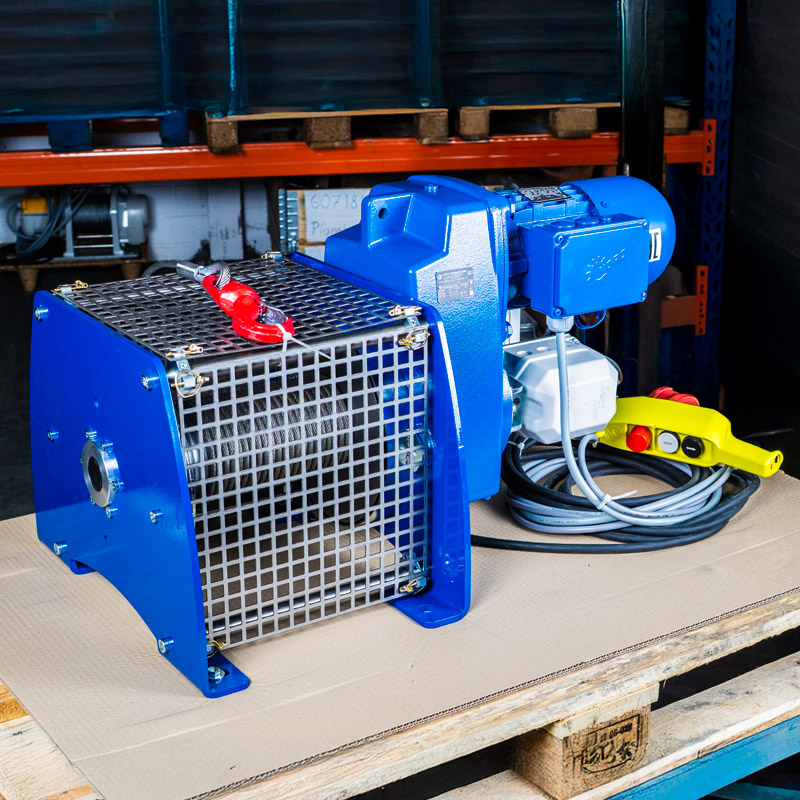

Elektroseilwinde PFW-E

Als leichte Industrieseilwinde ist die Elektroseilwinde PFW-E der Einstieg für maßgeschneiderte PLANETA-Lösungen zum Ziehen, Heben und Positionieren bis 3.000 kg Last. Mit zwei verschiedenen Trommeldurchmessern, dem modularen Baukastenprinzip sowie dem umfassenden Ausstattungsprogramm passt sie sich auch nachträglich veränderbar optimal an die Gegebenheiten an. Durch Bevorratung vieler Teile ist die Produktionszeit der Elektroseilwinde PFW-E auch in Sonderausführungen sehr kurz.

Antrieb

Serienmäßig ist das Stirnradgetriebe mit einem Drehstrombremsmotor ausgestattet. Die Standardbetriebsspannung beträgt 3 Ph. / 400 V / 50 Hz. Die Einschaltdauer liegt bei 60 % und ermöglicht damit nahezu pausenlosen Einsatz unter schwersten Bedingungen. Für den ungeschützten Einsatz der elektrischen Seilwinde im Freien erfüllt der Bremsmotor die Schutzart IP55. Andere Betriebsspannungen, alternative Antriebsarten sowie höhere Einschaltdauer und Schutzart sind auf Anfrage lieferbar.

Endlagenabschaltung

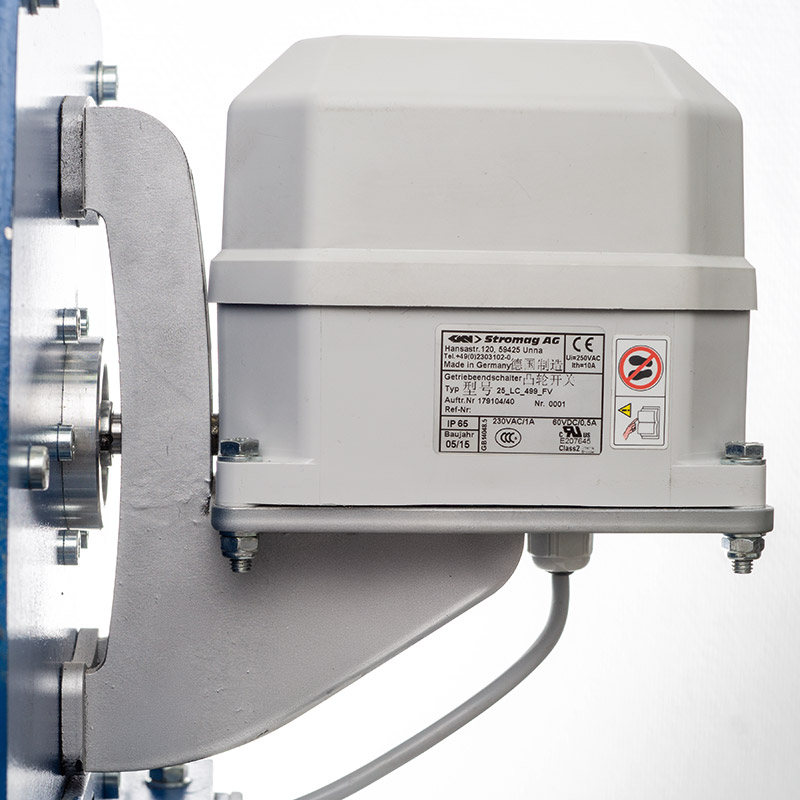

Der Endschalter wird standardmäßig platzsparend auf der Antriebsseite verbaut. Auf Wunsch, oder bei Verwendung der manuellen Freilaufkupplung wird er auf der gegenüberliegenden Seite, über der Trommellagerung montiert. Neben der Standardausführung als Notendschalter bieten wir den Endschalter optional mit 4 Kontakten als Betriebsendschalter an, um sicher zu stellen, dass der Notendschalter, wie in der Maschinenrichtlinie gefordert, nicht betriebsmäßig angefahren wird. Für den Einsatz der elektrischen Seilwinde PFW zum Beispiel in Kombination mit einer Frequenzumrichter-Steuerung lässt sich der Endschalter bereits werksseitig mit integriertem Inkrementalgeber ausrüsten. Die Schutzklasse IP 65 sowie die hochwertige Verarbeitung des Endschalters machen den Einsatz der Seilwinde in nahezu jeder Umgebung möglich.

Seiltrommel

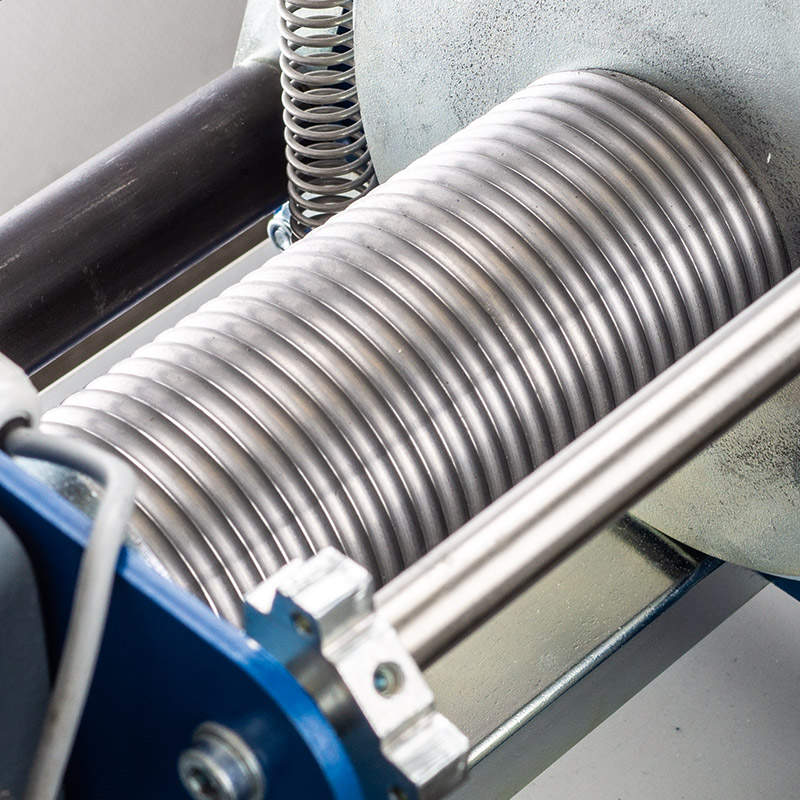

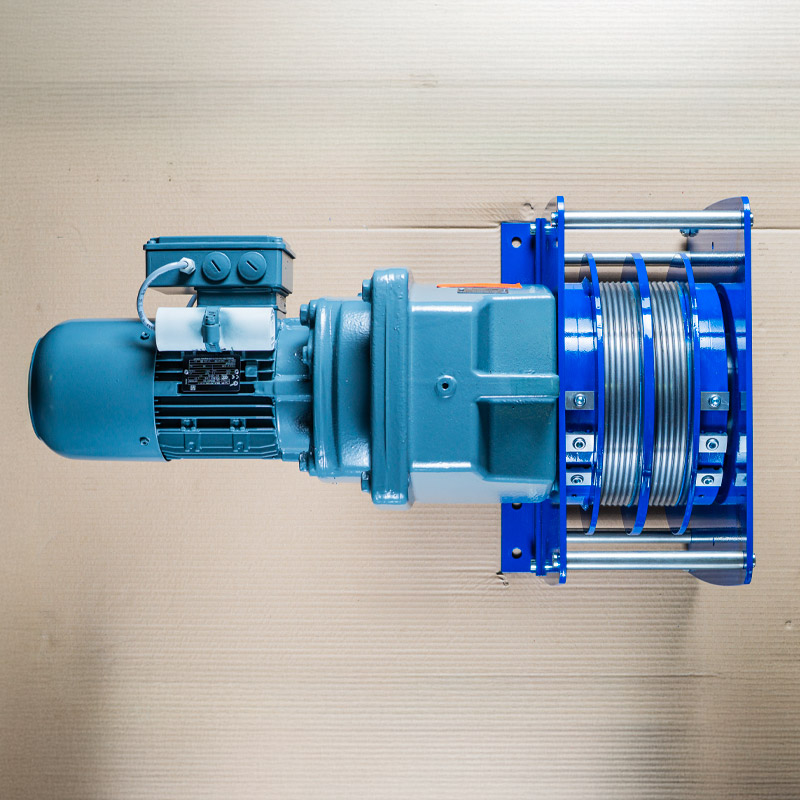

In der Grundausführung liefern wir Ihre Elektroseilwinde PFW mit glattem Trommelgrund. Auf Wunsch versehen wir die Seiltrommel mit einer Rillung, um höhere Seilstandzeiten und einen ruhigeren Lauf des Seiles zu erreichen. Sie können wählen zwischen zwei Trommeldurchmessern. Der Standarddurchmesser basiert auf einem D/d Verhältnis von 14 und erfüllt damit die Anforderungen der Triebwerksgruppe 1Bm. Zur Wahl steht der doppelte Trommeldurchmesser für einlagige Anwendungen von höchster Präzision. Durch den modularen Aufbau der Seiltrommel lässt sich Ihre PFW-Seilwinden-Trommel sogar im Nachhinein bei uns im Werk von glatt auf gerillt umbauen. Sonderausführungen mit multiplem Seilabgang, Trommeltrennstegen oder Ausführungen in rostfreiem Edelstahl sind auf Anfrage verfügbar!

Grundrahmen

Verwindungssteif und doch flexibel passt er sich beinahe jedem Untergrund an. Viele Zubehörteile werden erst nachträglich montiert und können dadurch im Laufe der Nutzung verändert werden. Serienmäßig verbauen wir seitliche Schutzeinrichtungen, die ein Abspringen des Seiles wirksam verhindern. Neben der Möglichkeit das Seil in nahezu jede Richtung von der Seilwinden-Trommel laufen zu lassen, dienen die Rahmenstangen aus rostfreiem Material zum einfachen Handling beim Transport oder der Montage.

Optionen

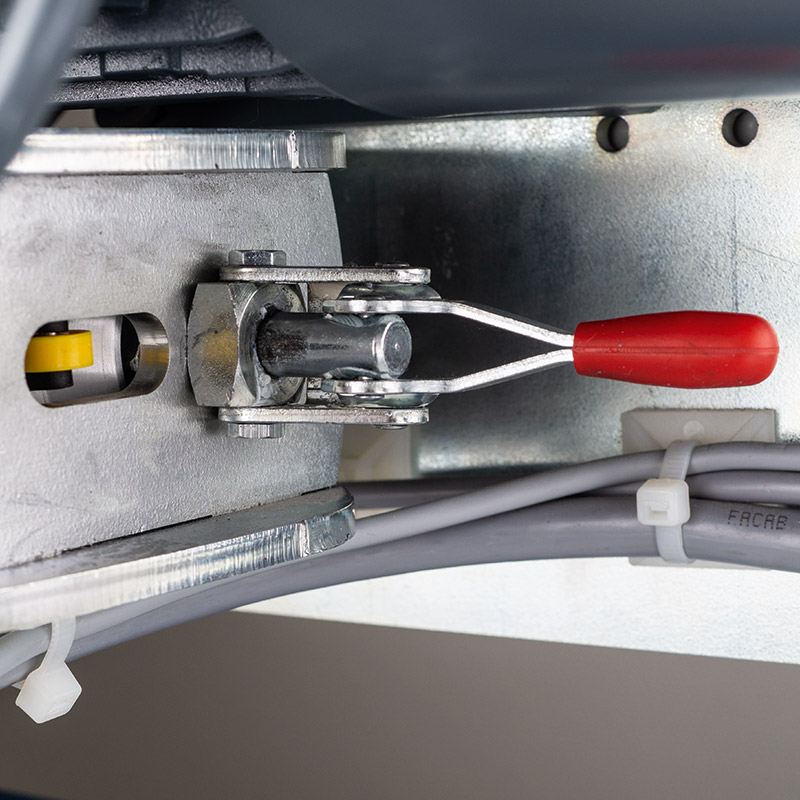

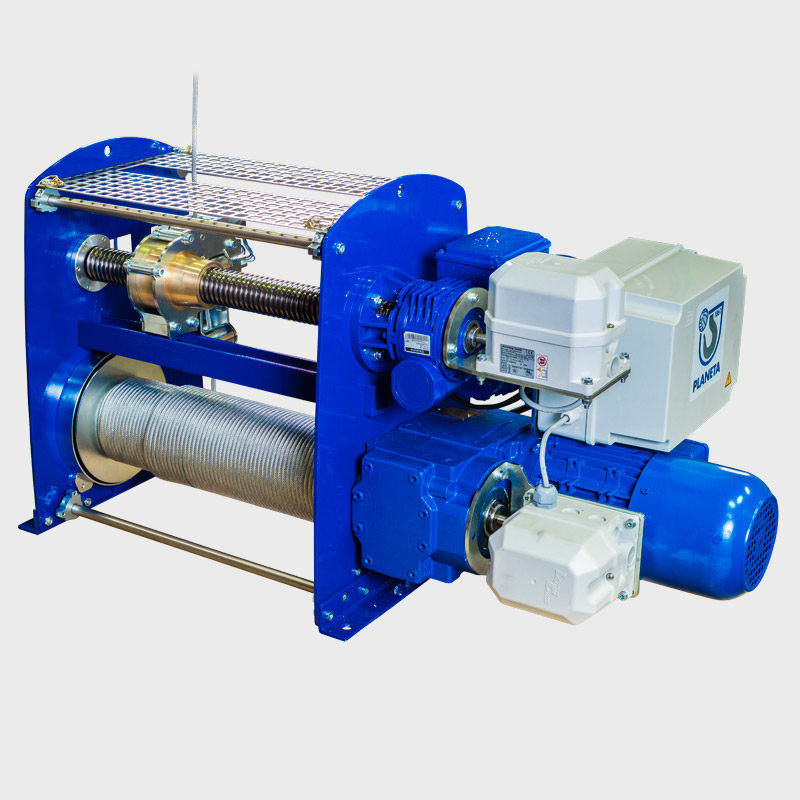

Erstmals ist es durch den modularen Aufbau möglich, viele der Optionen auch nachträglich zu verbauen oder zu verändern. Allen voran die manuelle Freilaufkupplung, welche die Seiltrommel für ein schnelles Abziehen des Seiles vom Antrieb und der Bremse abkoppelt.

Wählen Sie einfach aus unserem Optionenkatalog:

• gerillte Trommel
• Sondertrommellänge
• Endschalter

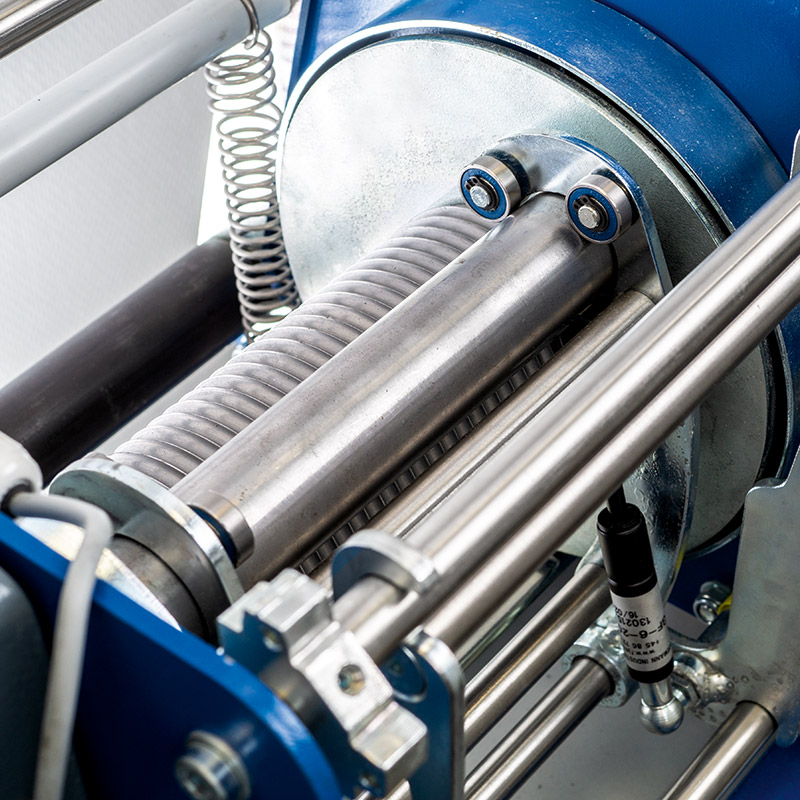

• Seilandruckrolle

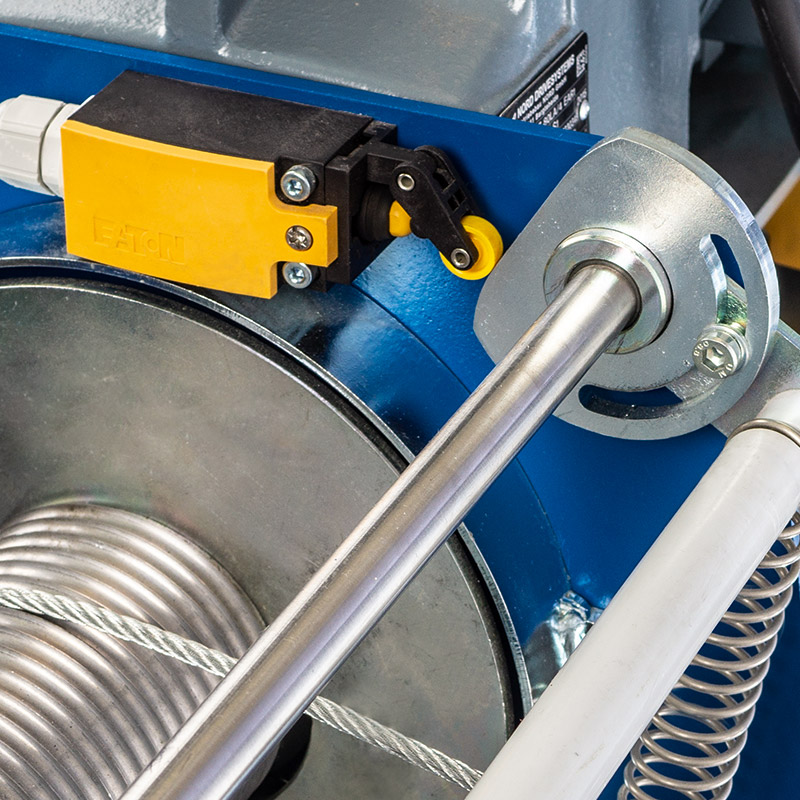

• Schlaffseilschalter

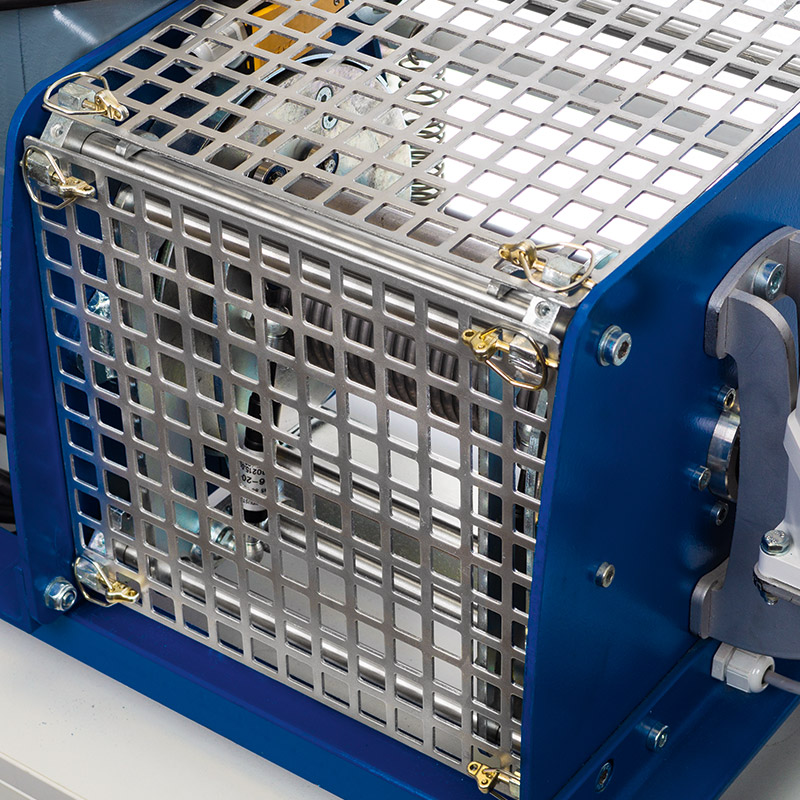

• Trommelschutzabdeckungen

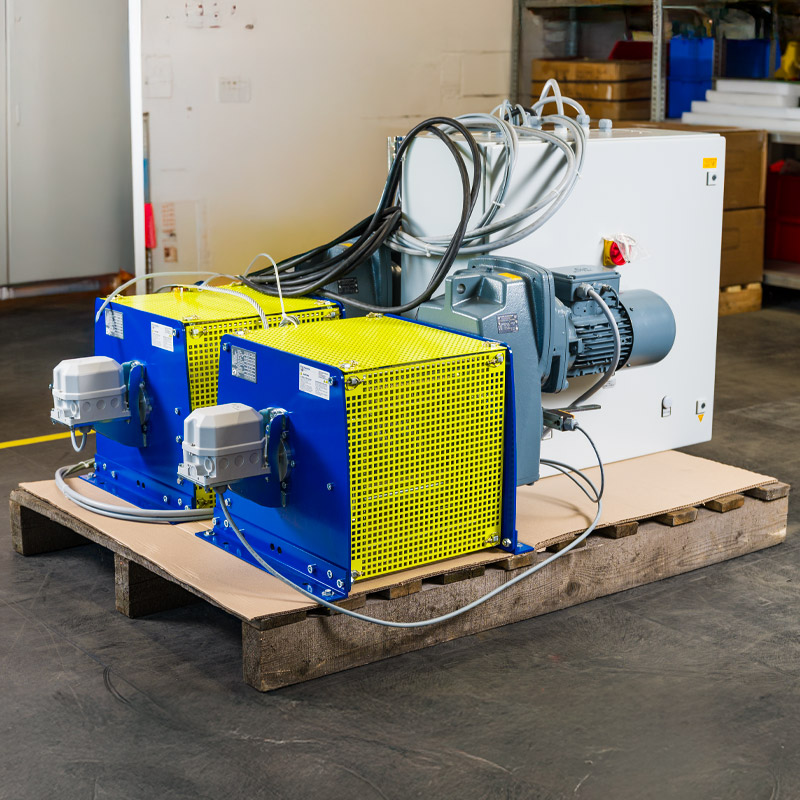

• zwei oder mehr Seilabgänge
• Handbremslüftung
• Nothandkurbel
• diverse Schutzlacksysteme

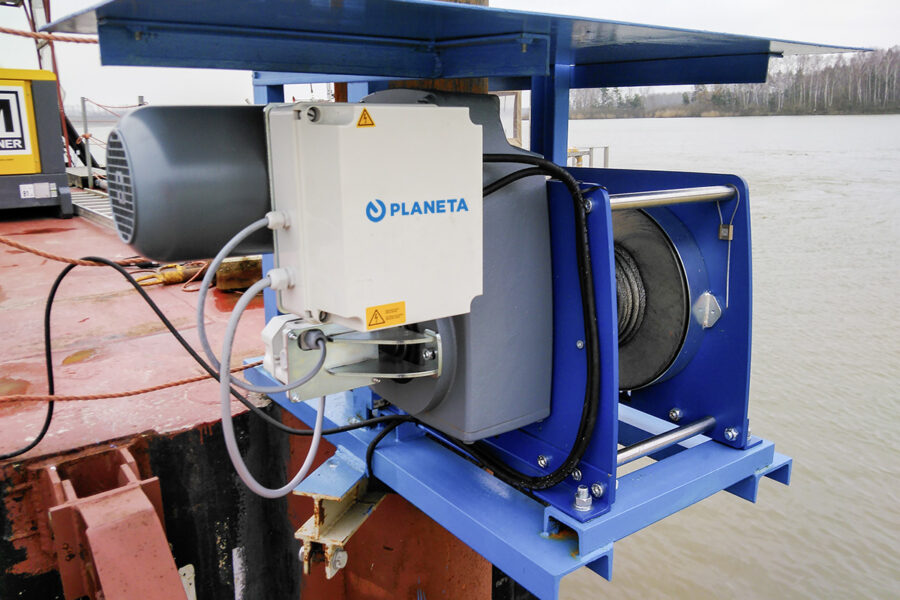

So lässt sich mit unserer C5-Lackierung nach ISO 12944 die elektrische Seilwinde PFW in Kombination mit einer erhöhten Schutzklasse des Motors und Verbindungselementen aus rostfreiem Edelstahl in der Offshore-Variante auch in salzwasserhaltiger Seeluft-Umgebung oder auf Schiffen verwenden. Abweichende Sonderlösungen sind jederzeit auf Anfrage möglich. Der Endschalter wird standardmäßig auf der Antriebsseite der Seilwinde verbaut. Auf Wunsch, oder bei Verwendung der manuellen Freilaufkupplung wird er auf der gegenüberliegenden Seite, über der Trommellagerung montiert.

Ausführungen

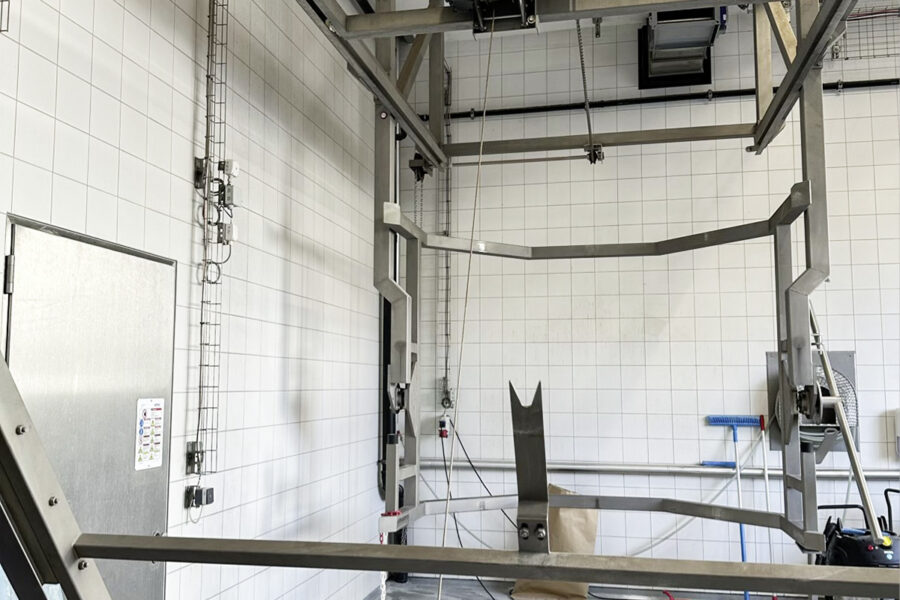

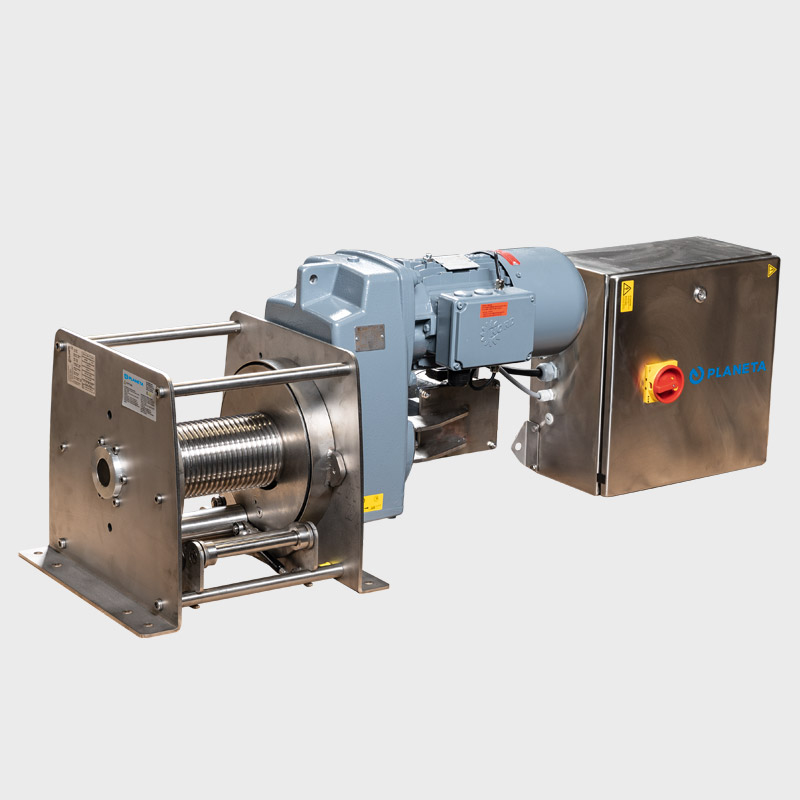

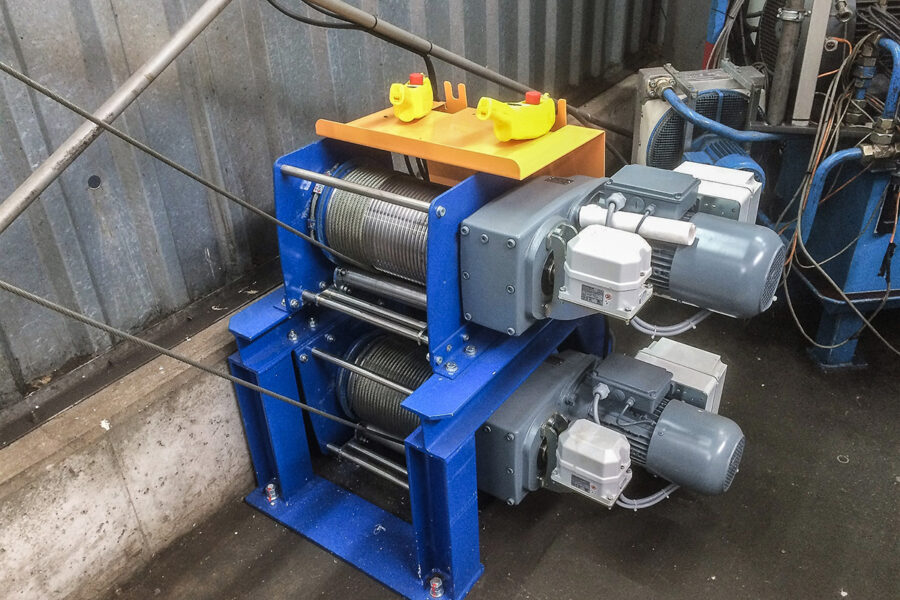

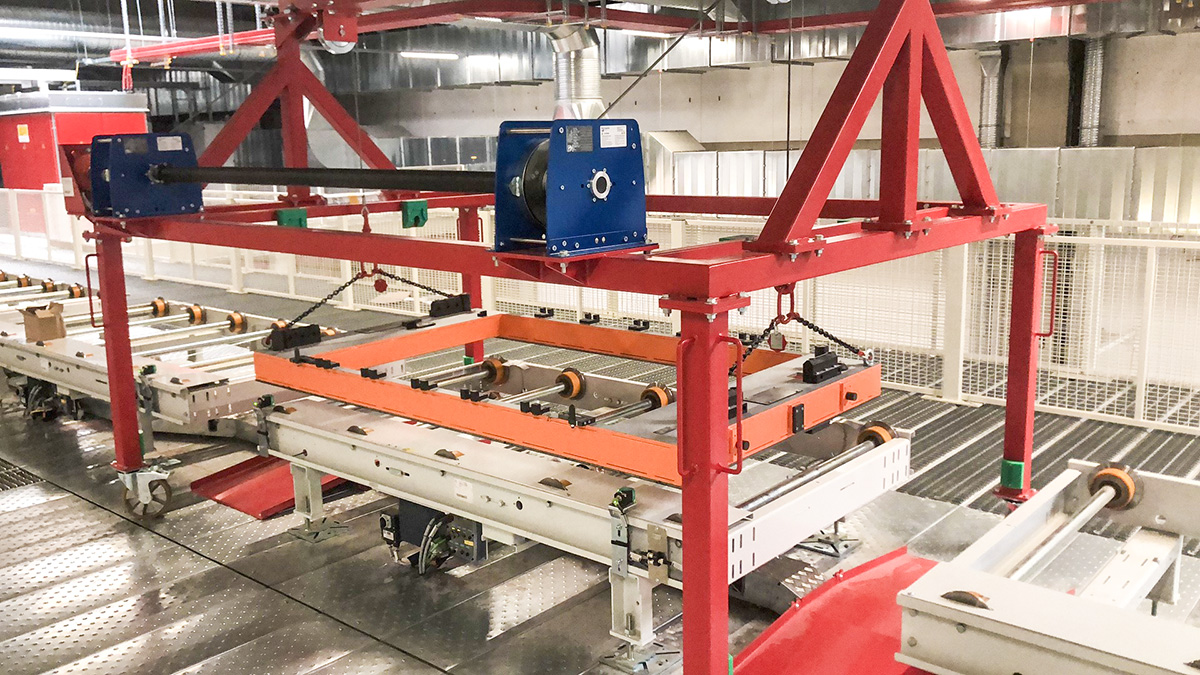

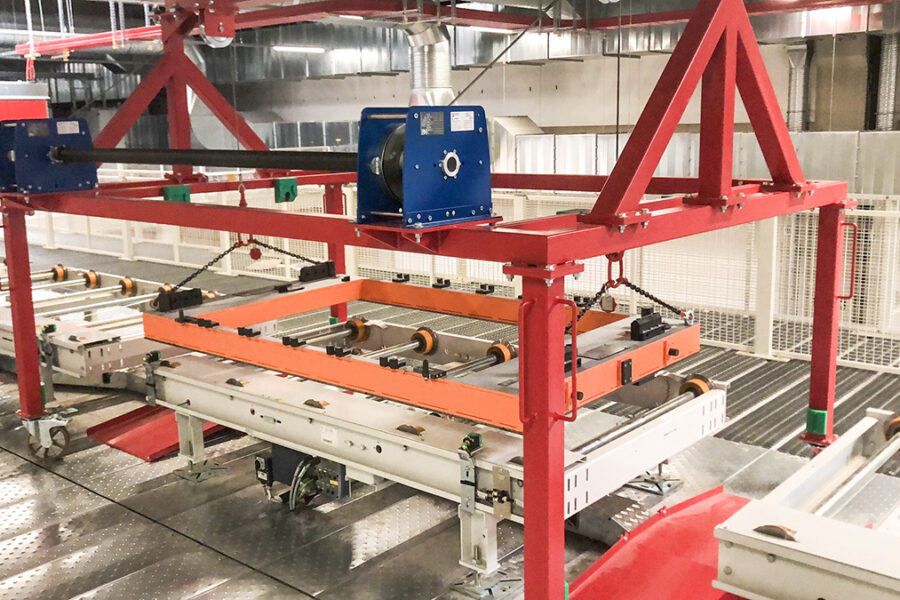

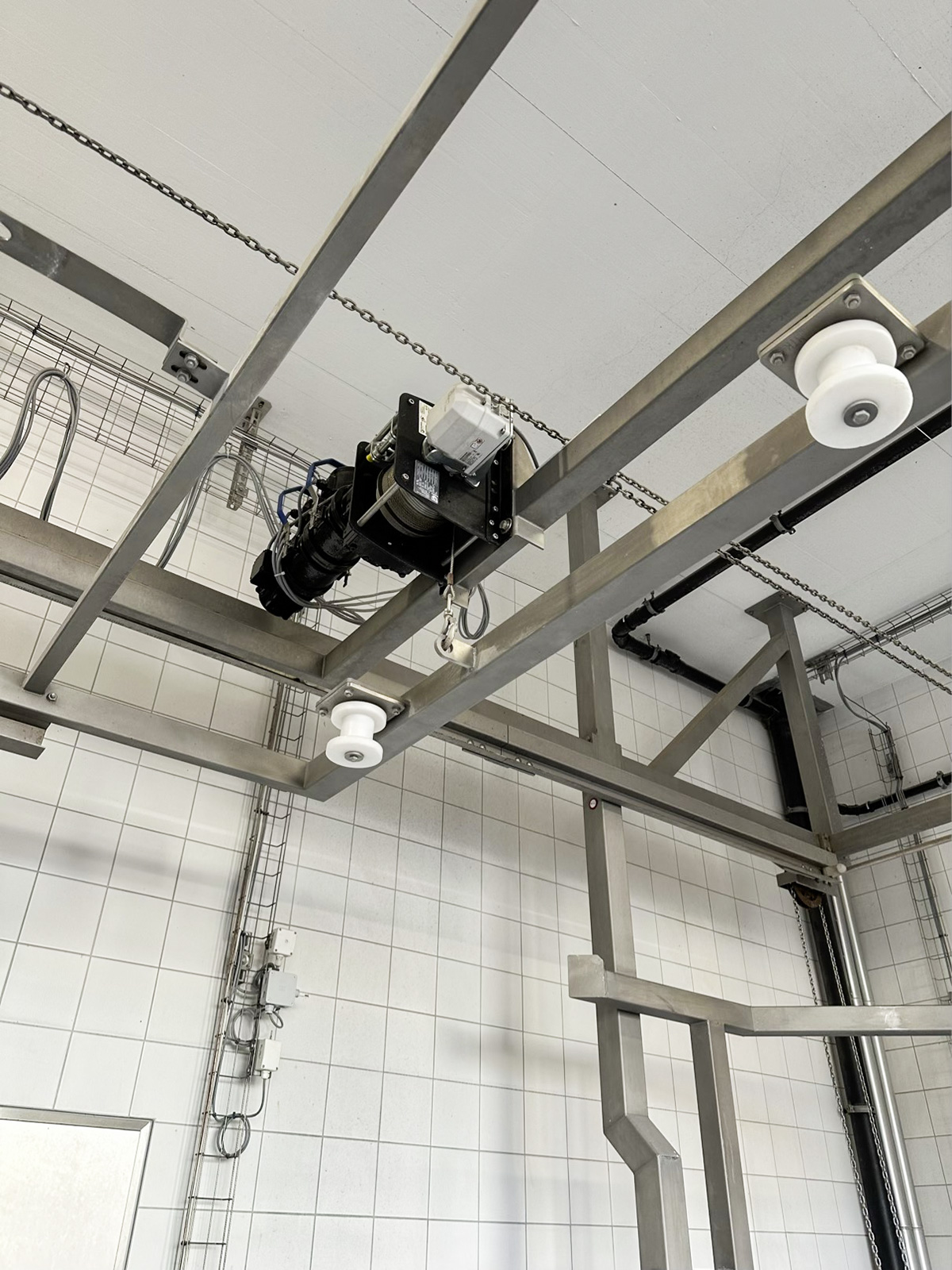

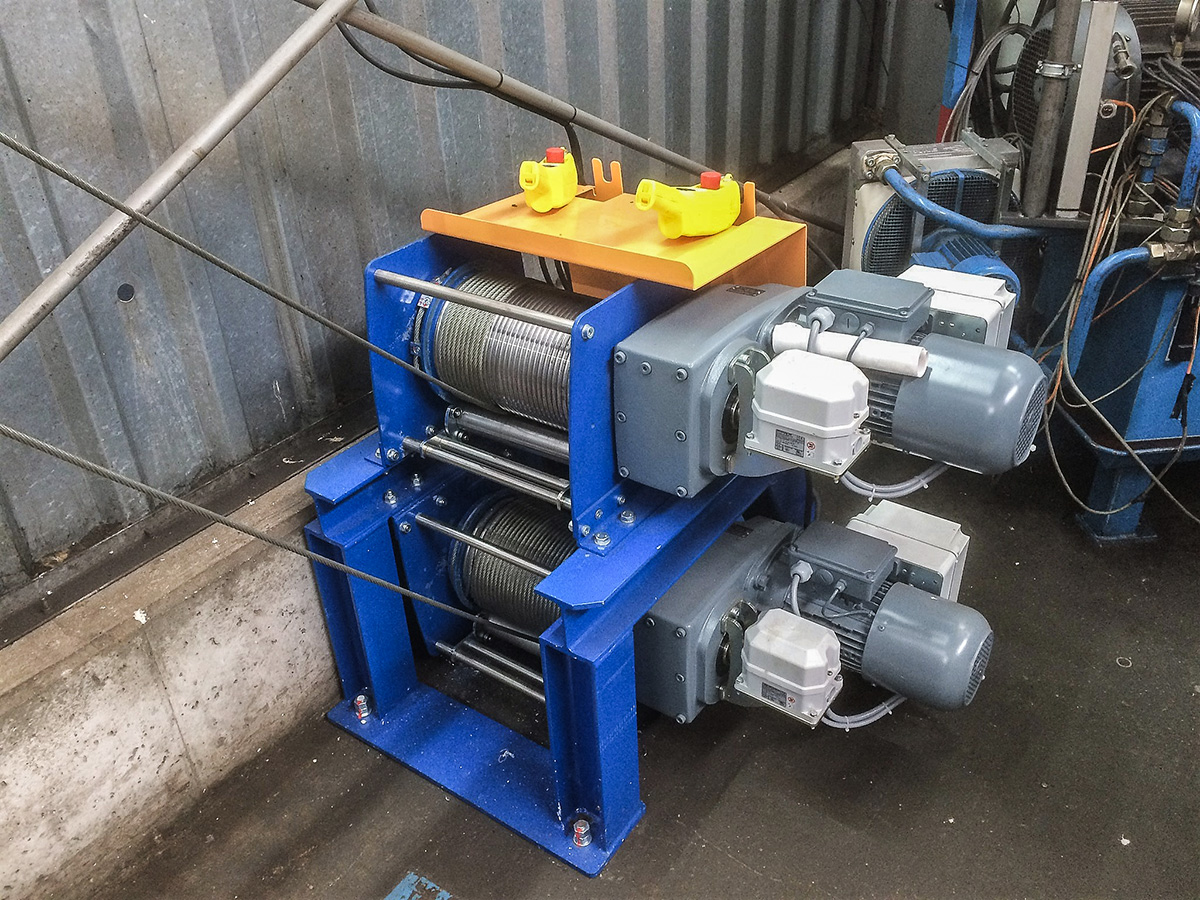

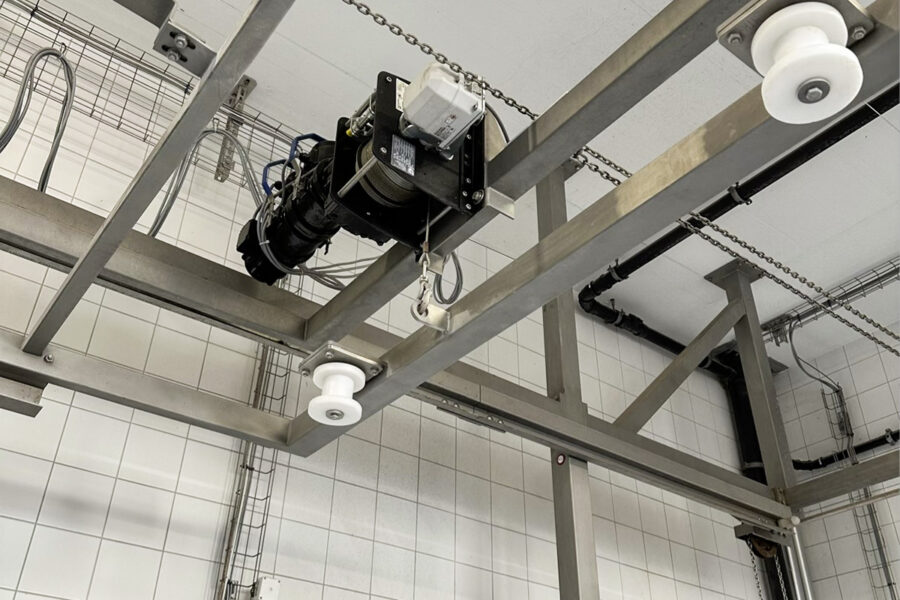

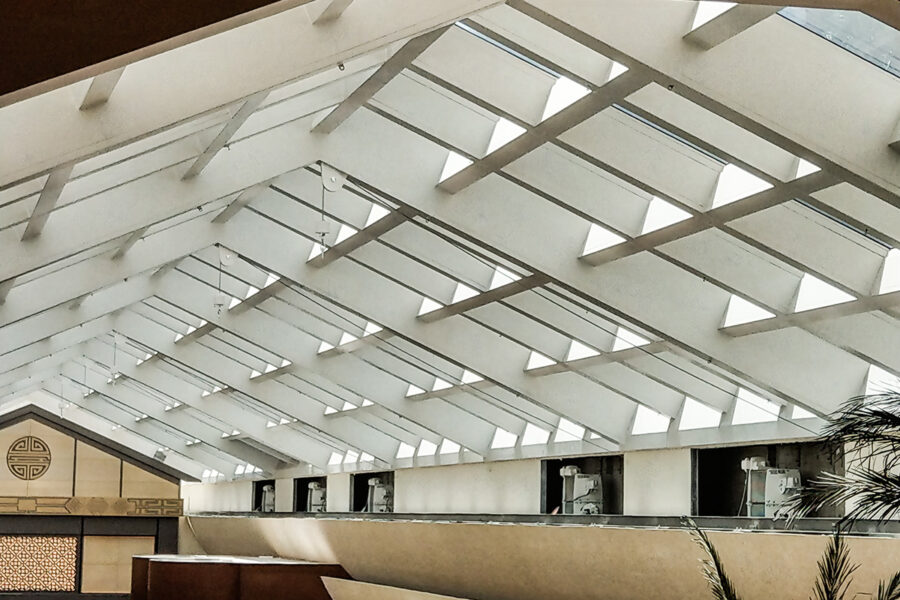

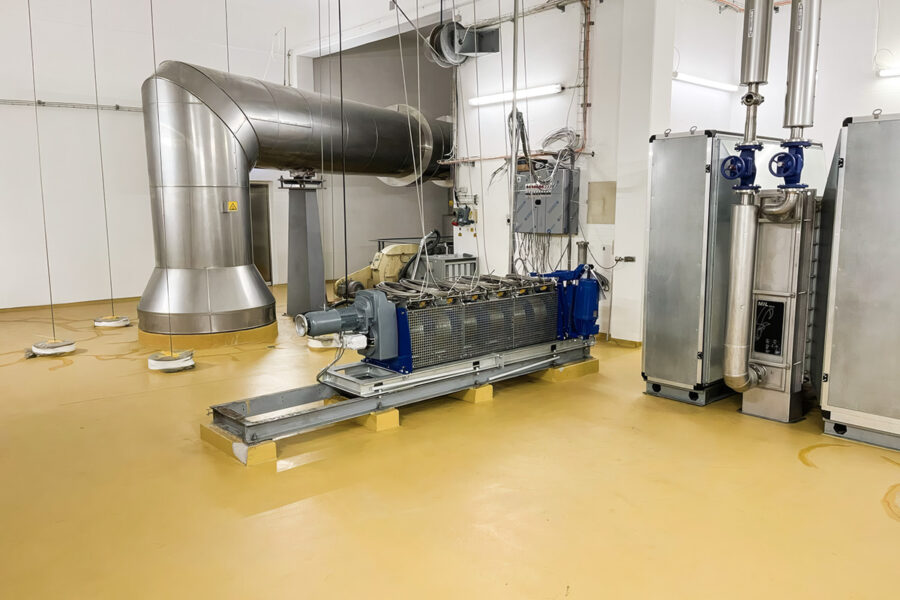

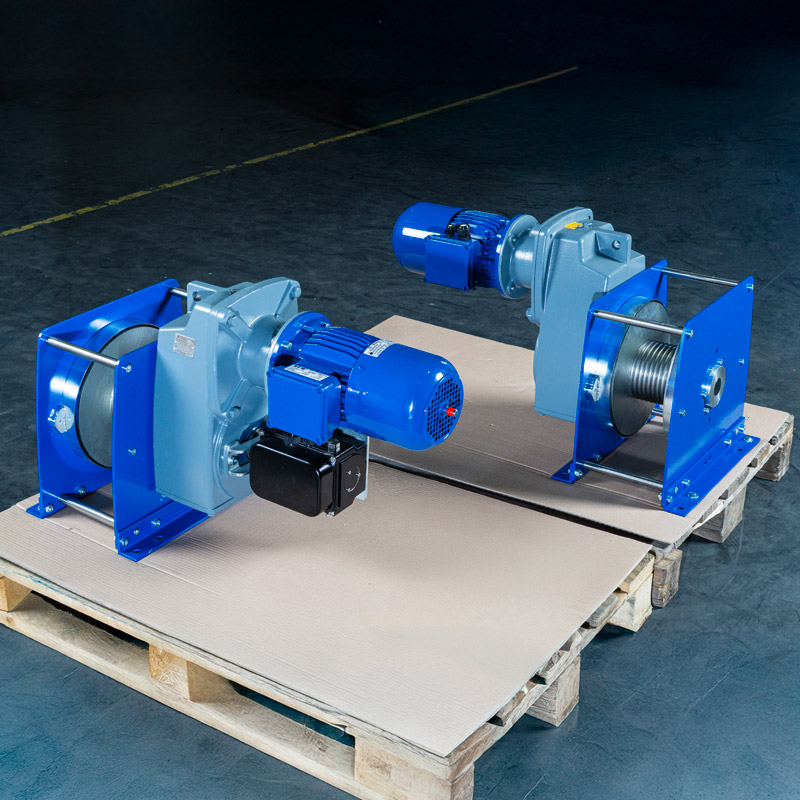

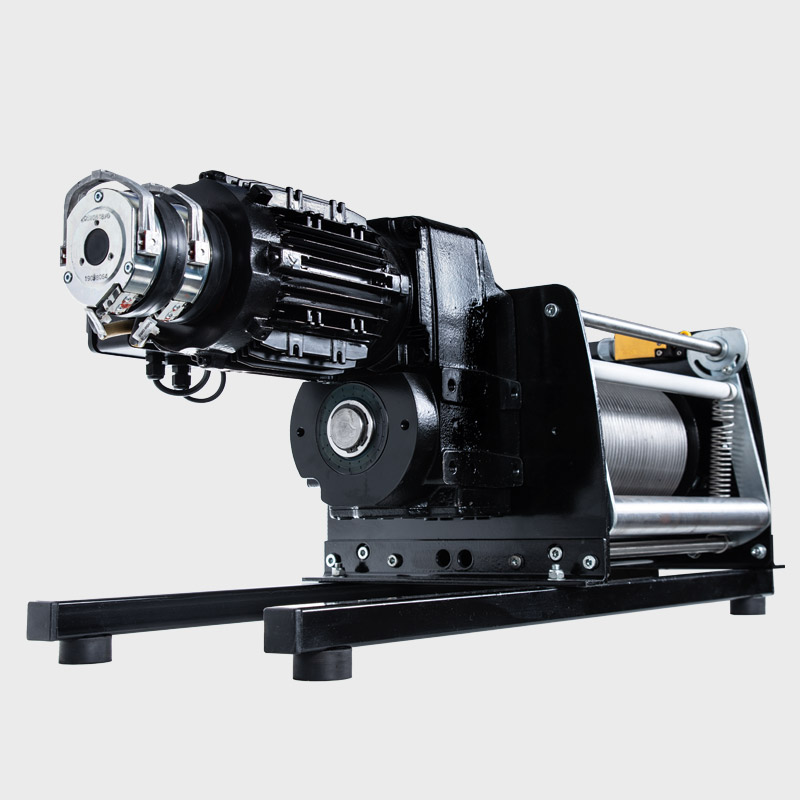

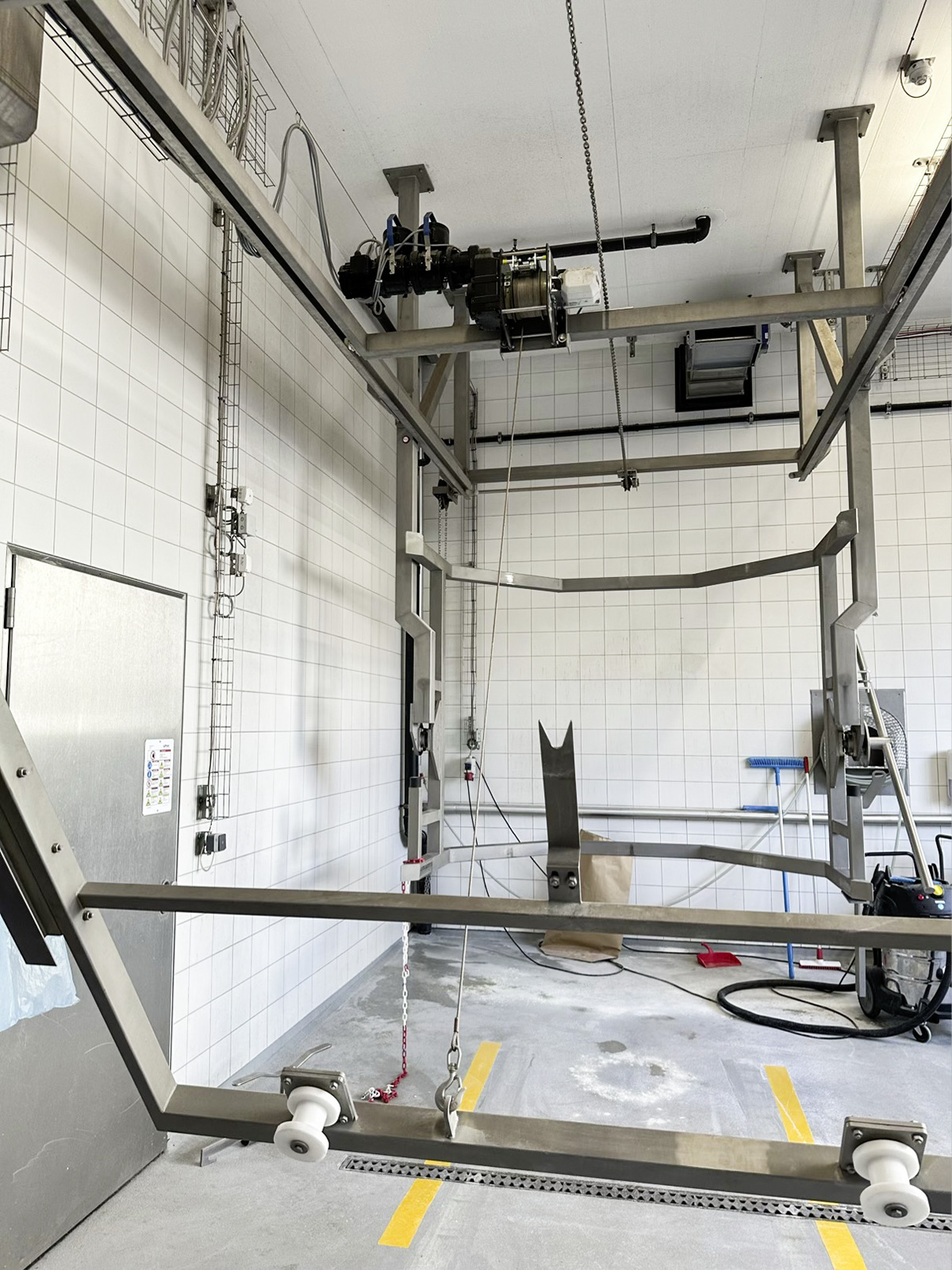

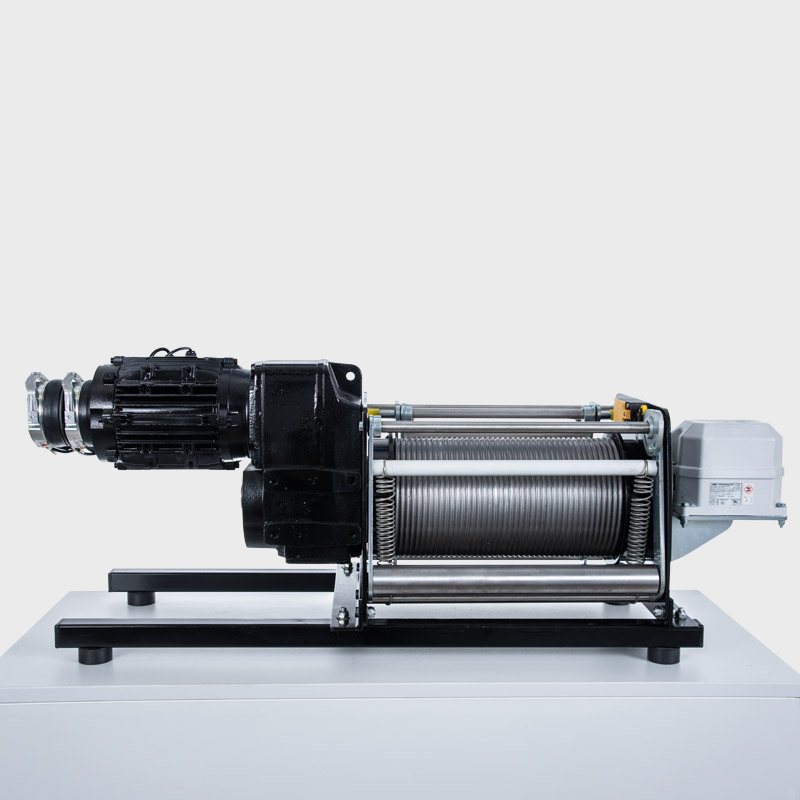

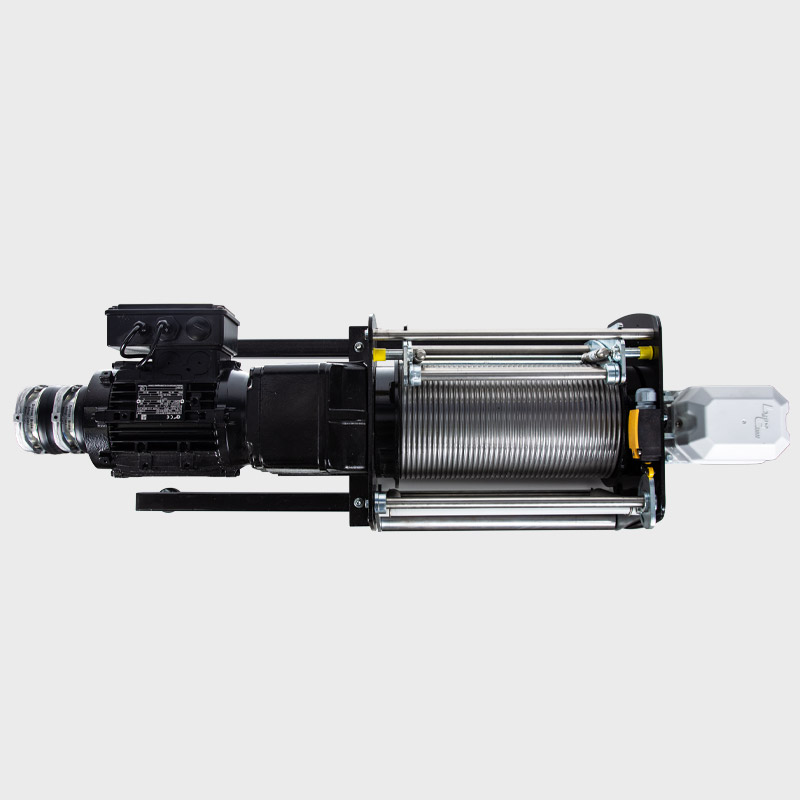

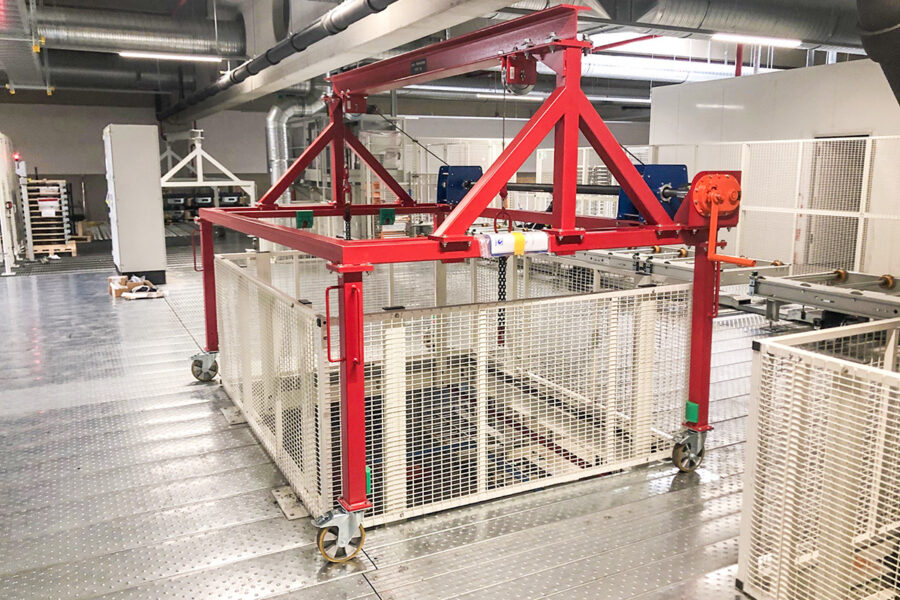

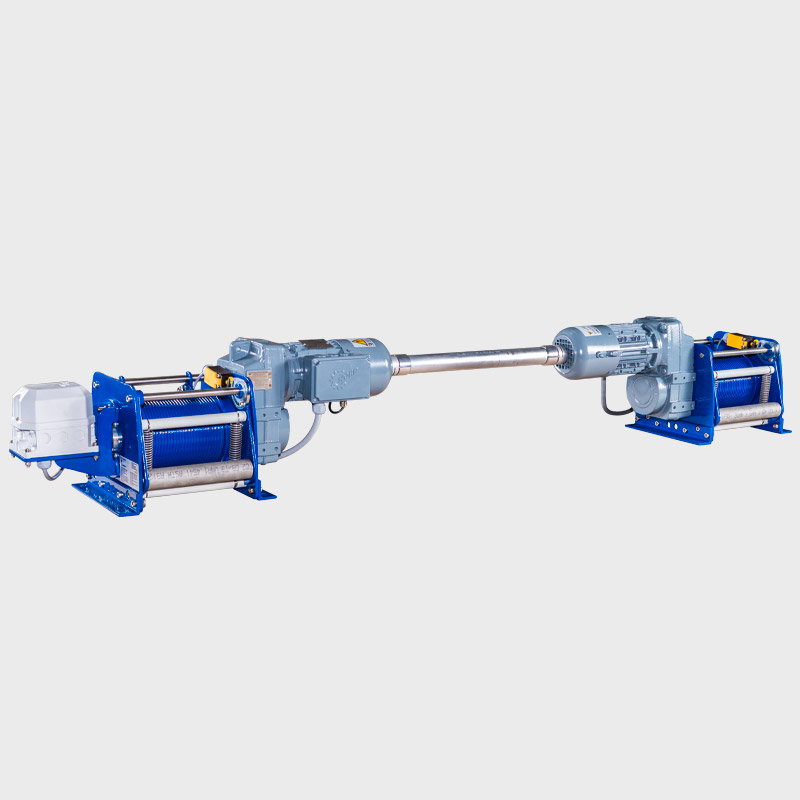

Ebenfalls passend ausgestattet werden kann die Seilwinde für explosionsgeschützte Bereiche, sowie für Theater, Bühnen und Studios (DGUV V17), in deren Anwendung sich Personen unter der fahrenden Last befinden können. Sonderbauformen wie zwei- oder mehrseilige Anwendungen und Traversierwinden sind ebenfalls aus dem Standardprogramm lieferbar.

Made in Germany

Die Elektroseilwinden-Reihe PFW vereint ein modernes Design, innovative Technik und hervorragende Komponenten, die ausschließlich in Deutschland produziert werden. Jede Winde wird vor der Auslieferung dynamisch mit 125 % der Nennlast geprüft und verlässt unser Haus mit einer Garantie von 24 Monaten.
