Seilwinde im Schwerlast-Einsatz: Maßgeschneiderte Hubwinden für anspruchsvolle Architekturprojekte

Inhaltsverzeichnis

1. Einleitung: Elektroseilwinden für außergewöhnliche Bauprojekte
2. Herausforderung: Bewegliche Akustiktore mit bis zu 84 Tonnen Gewicht
3. Maßgeschneiderte Hubwinden für beengte Einbausituationen
4. Heavy Duty Seilwinden mit intelligenter Seilführung
5. Warum Elektroseilwinden im Schwerlast-Einsatz unverzichtbar sind
6. Individuelle Windenlösungen für Architektur und Bauingenieurwesen
7. Fazit: Elektroseilwinden für Industrie, Anlagenbau und Maschinenbau

Moderne Architektur stellt Ingenieure und Gebäudetechniker vor immer größere Herausforderungen. Bewegliche Fassaden, riesige Akustiktore oder multifunktionale Gebäudeelemente verlangen nach zuverlässigen Antriebslösungen, die enorme Lasten präzise und sicher bewegen. Genau hier kommen Elektroseilwinden, speziell entwickelte Hubwinden und Heavy Duty Seilwinden zum Einsatz.

Ein eindrucksvolles Beispiel dafür ist das Factory Theater in Manchester, bei dem PLANETA maßgeschneiderte Seilwinden für das Heben gewaltiger Akustiktore entwickelt hat.

Elektroseilwinden für außergewöhnliche Bauprojekte

Architekten und Bauingenieure entwickeln heute Gebäude, die weit mehr leisten müssen als reine Funktionalität. Flexible Raumkonzepte, wandelbare Veranstaltungsräume und bewegliche Bauelemente gehören zunehmend zum Standard.

Damit solche Konstruktionen zuverlässig funktionieren, sind leistungsstarke Elektroseilwinden erforderlich. Besonders im Schwerlast-Einsatz müssen sie höchste Anforderungen hinsichtlich Sicherheit, Präzision und Dauerbetrieb erfüllen.

Eine Heavy Duty Seilwinde übernimmt dabei Aufgaben, die mit Standardlösungen kaum realisierbar wären.

Herausforderung: Bewegliche Akustiktore mit bis zu 84 Tonnen Gewicht

Beim Factory Theater in Manchester (UK) entstand eines der modernsten Kulturzentren Europas. Das außergewöhnliche Gebäudekonzept sieht vor, dass riesige Akustiktore zwischen den Veranstaltungsbereichen vollständig angehoben werden können.

Diese Tore erreichen Gewichte von bis zu 84 Tonnen und stellen höchste Anforderungen an die gesamte Hebetechnik.

Für dieses Projekt entwickelte PLANETA eine individuelle Windenlösung.

Zum Einsatz kamen insgesamt:

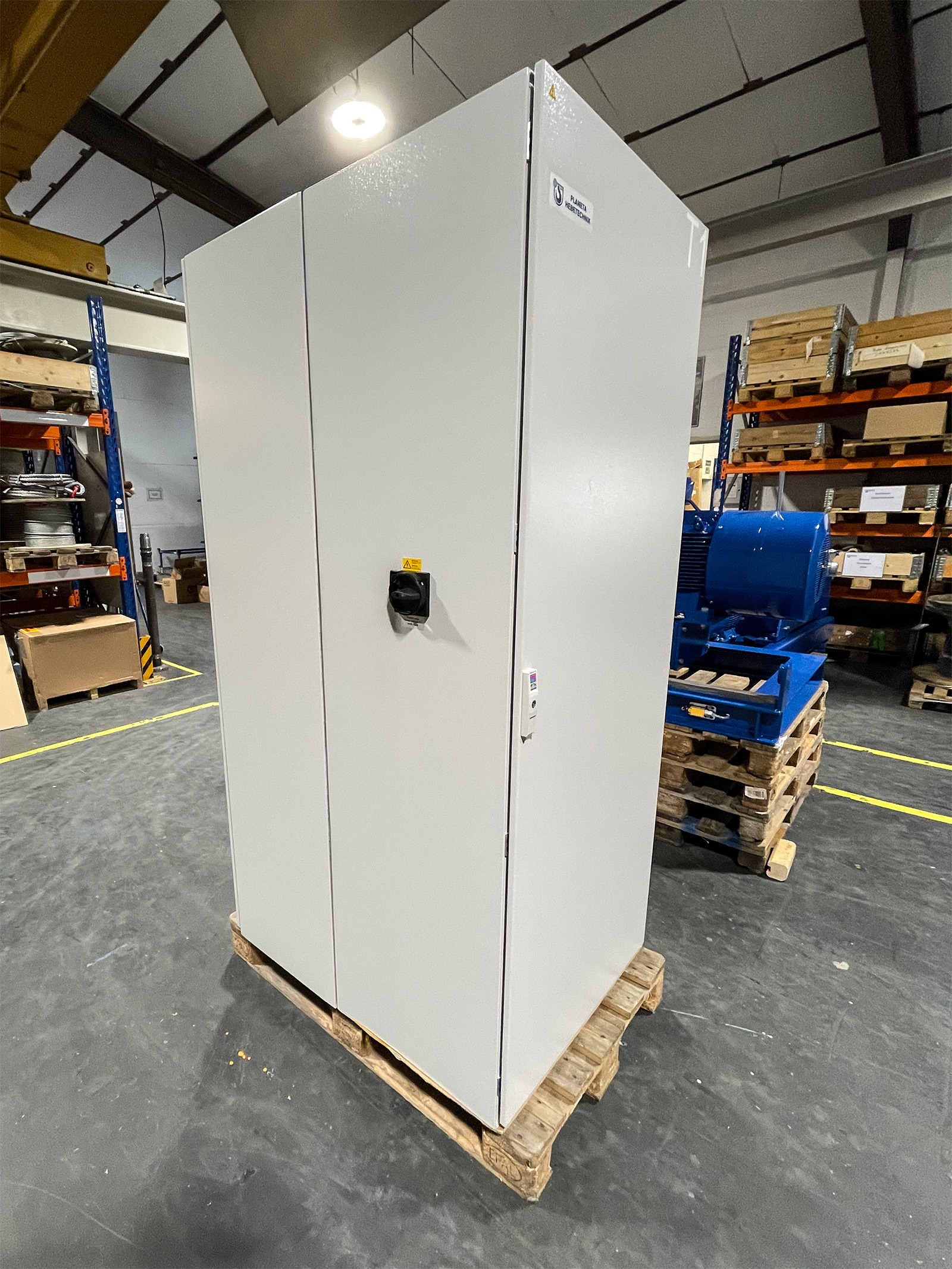

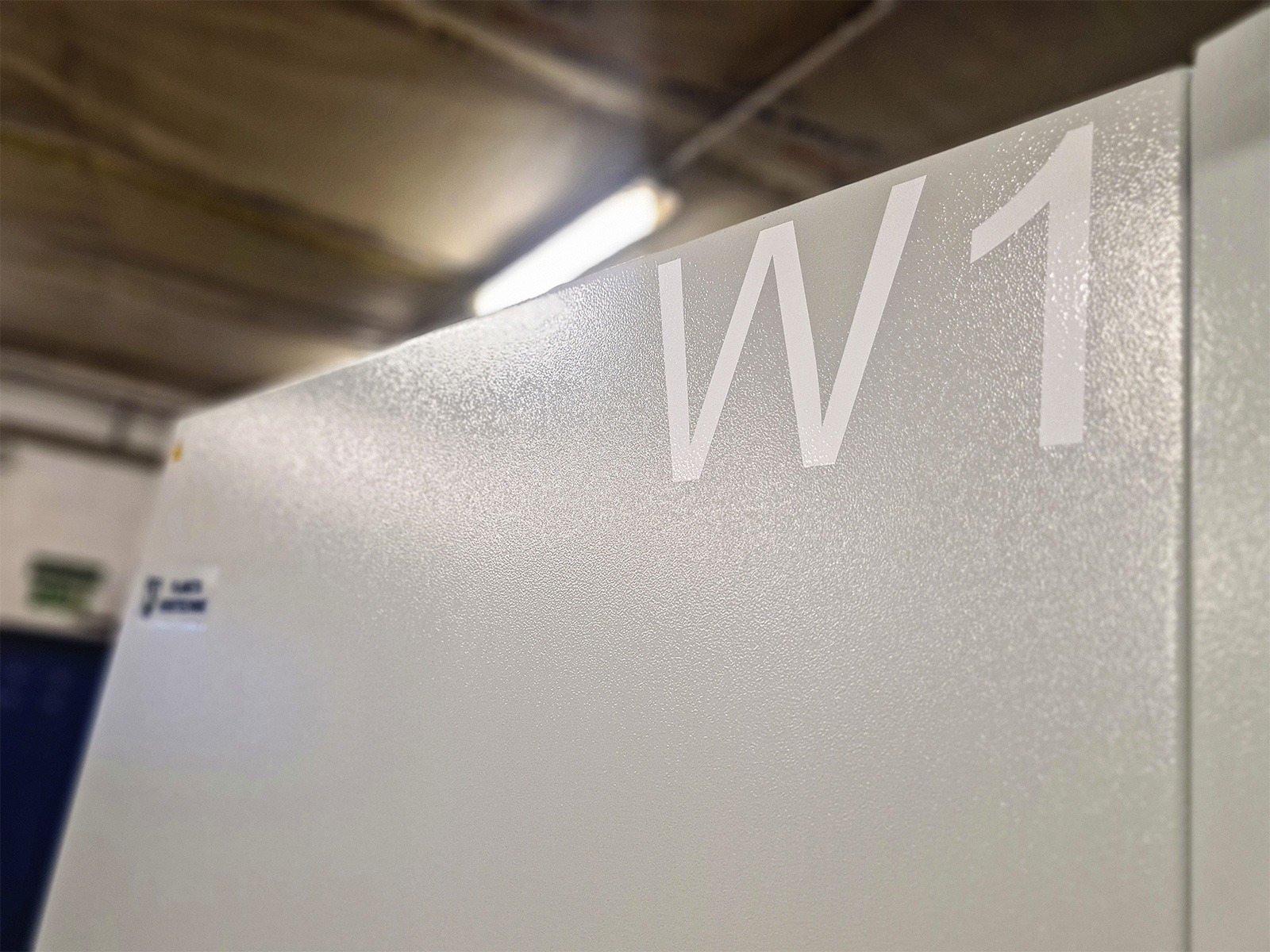

• zentrale Frequenzumrichter-Steuerung (Central Inverter Control)

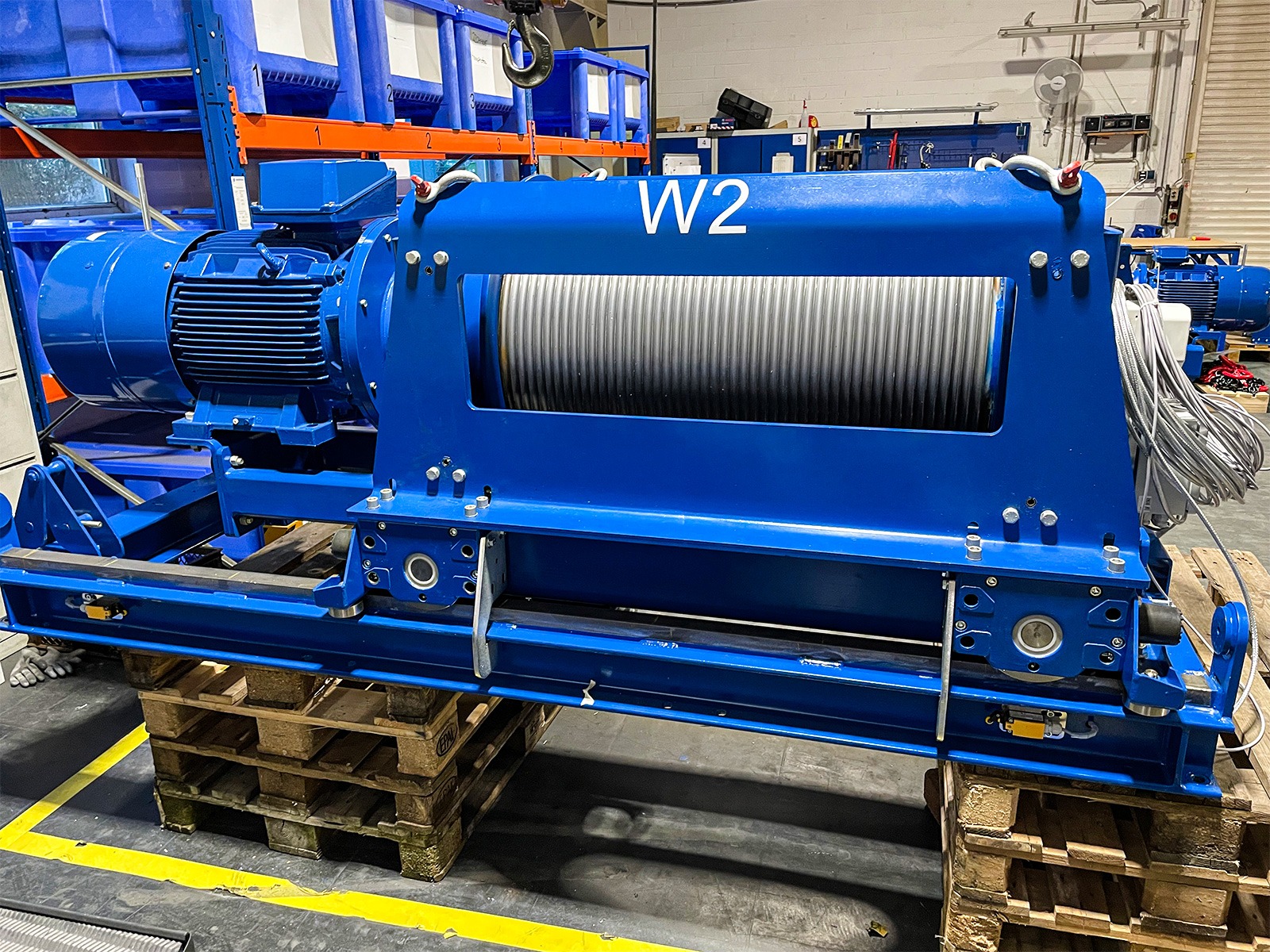

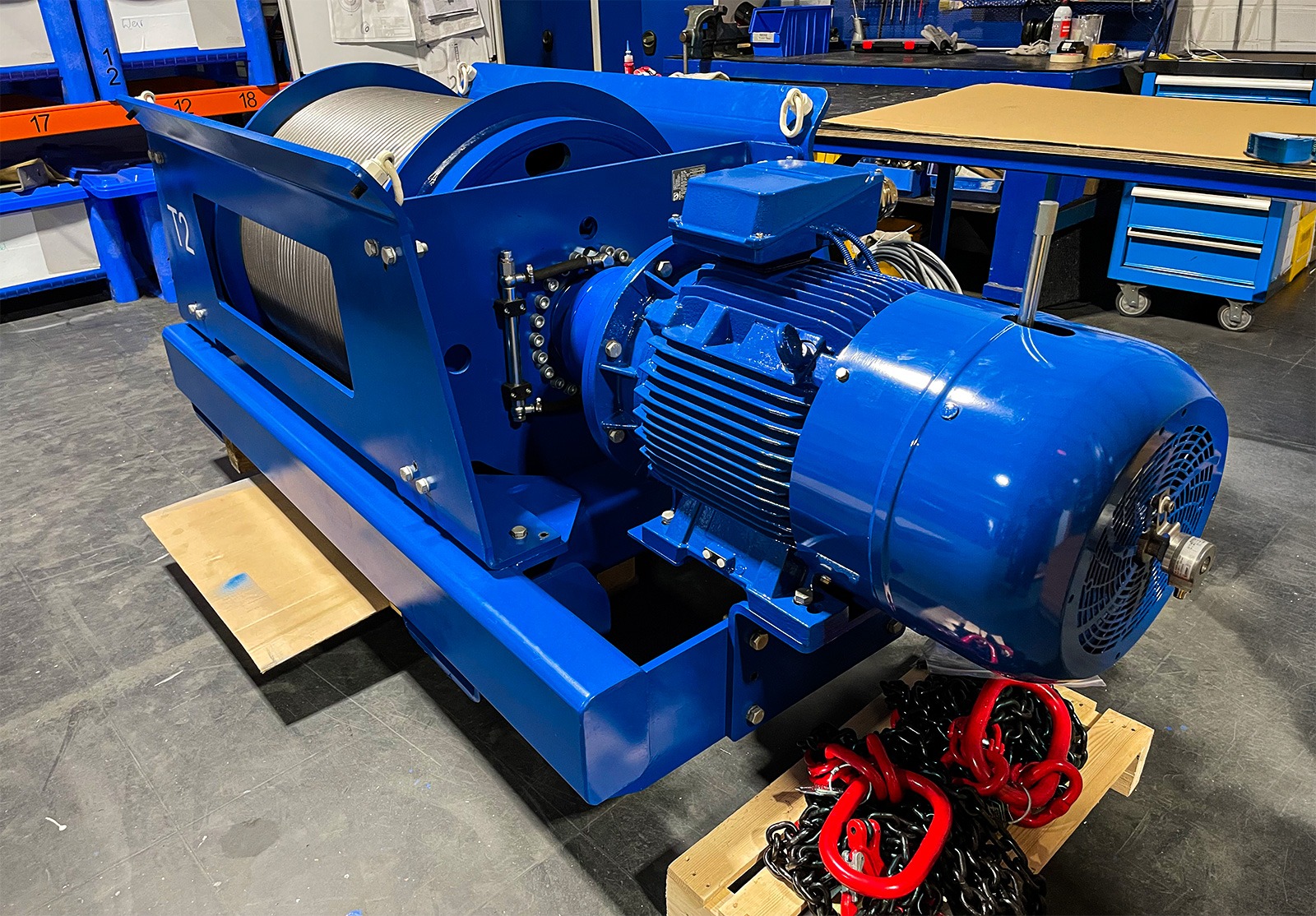

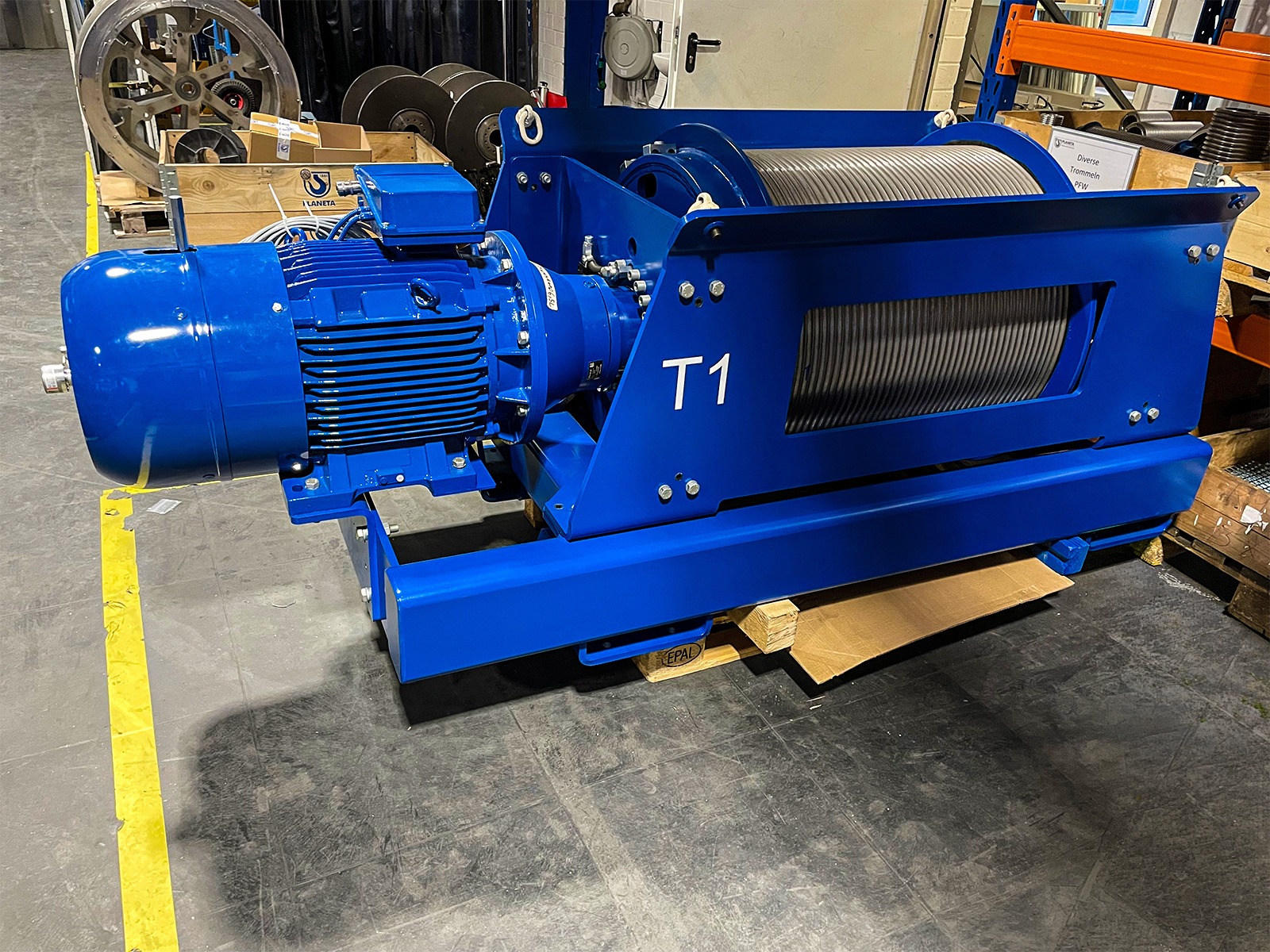

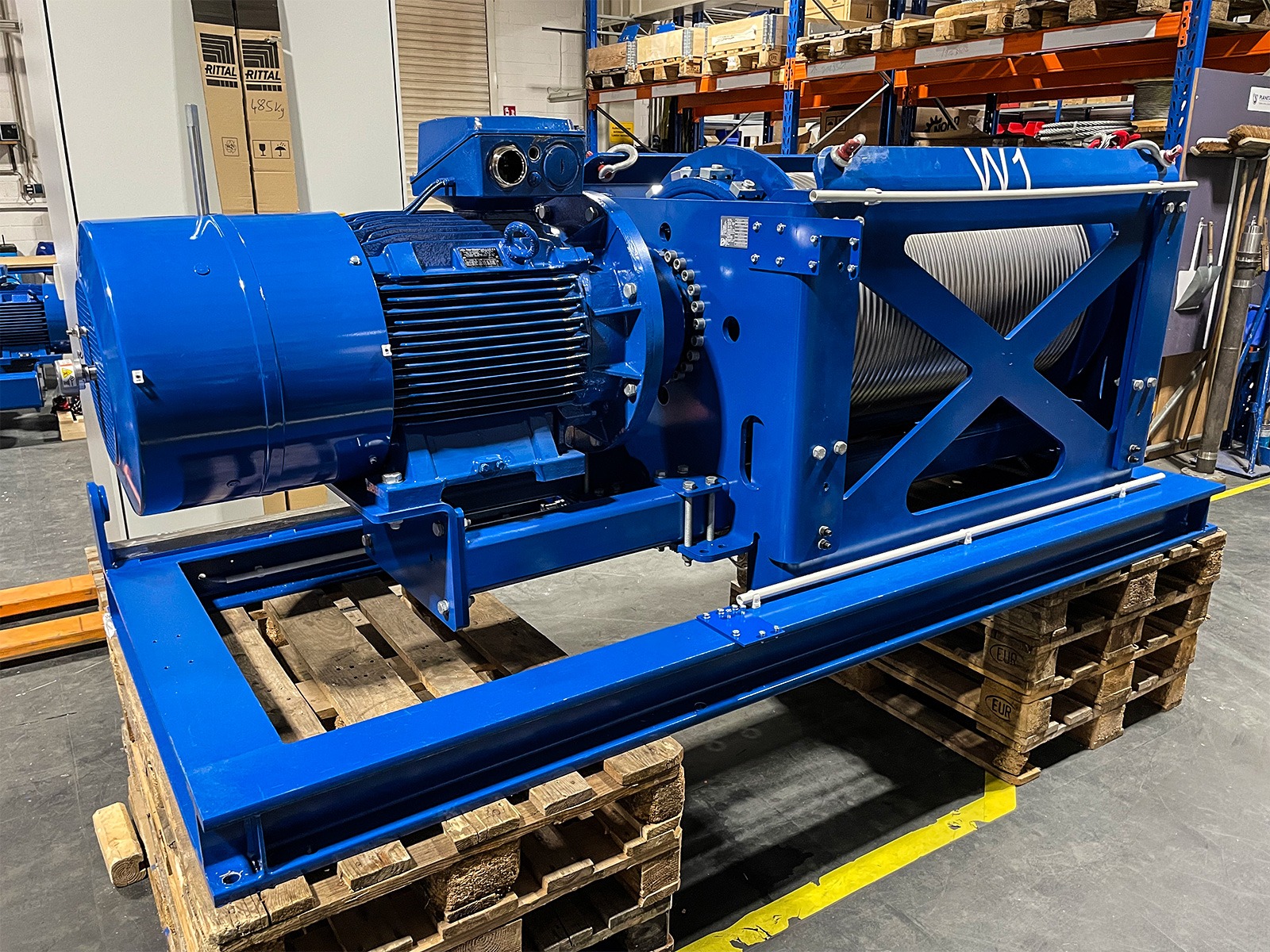

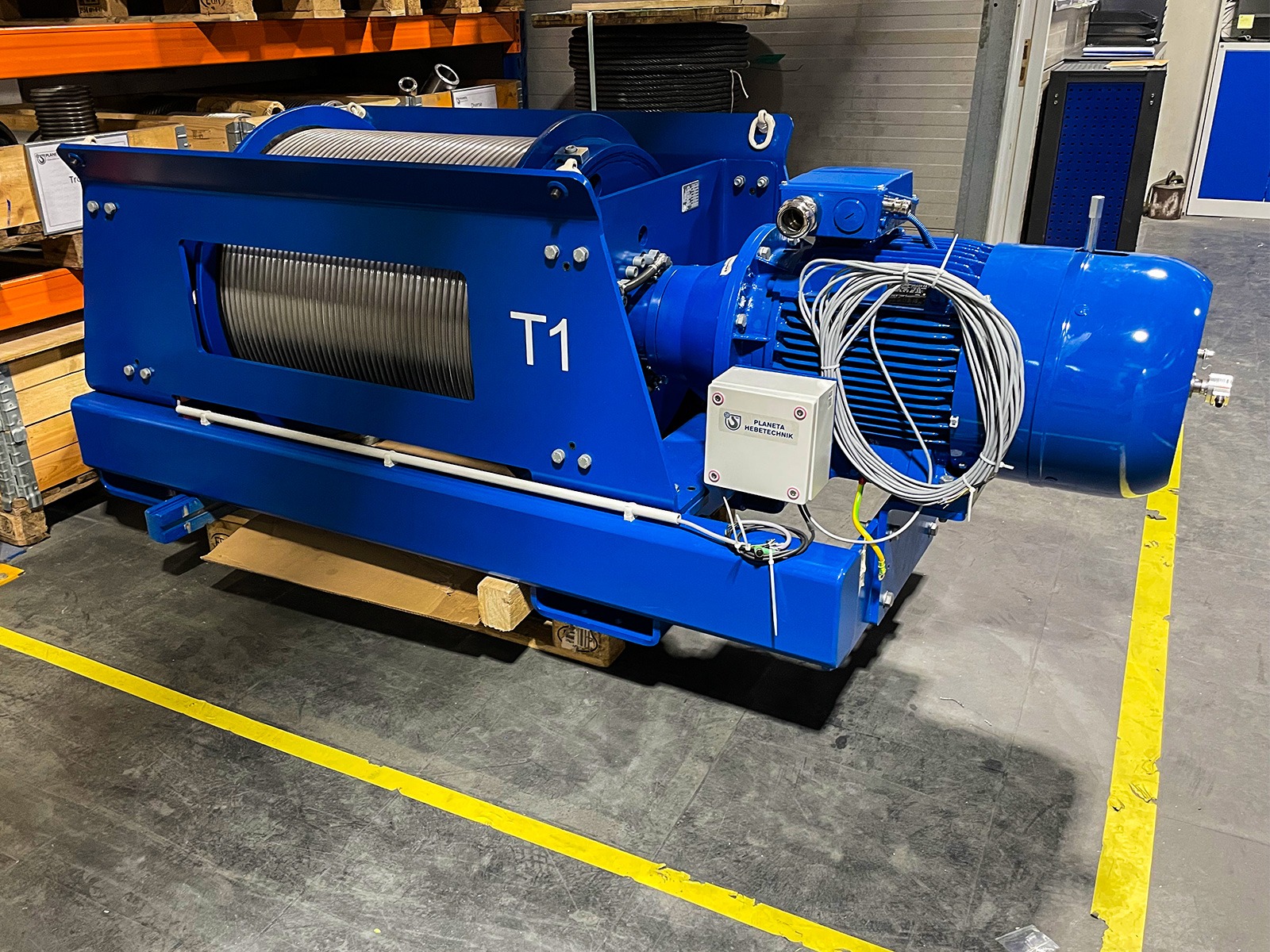

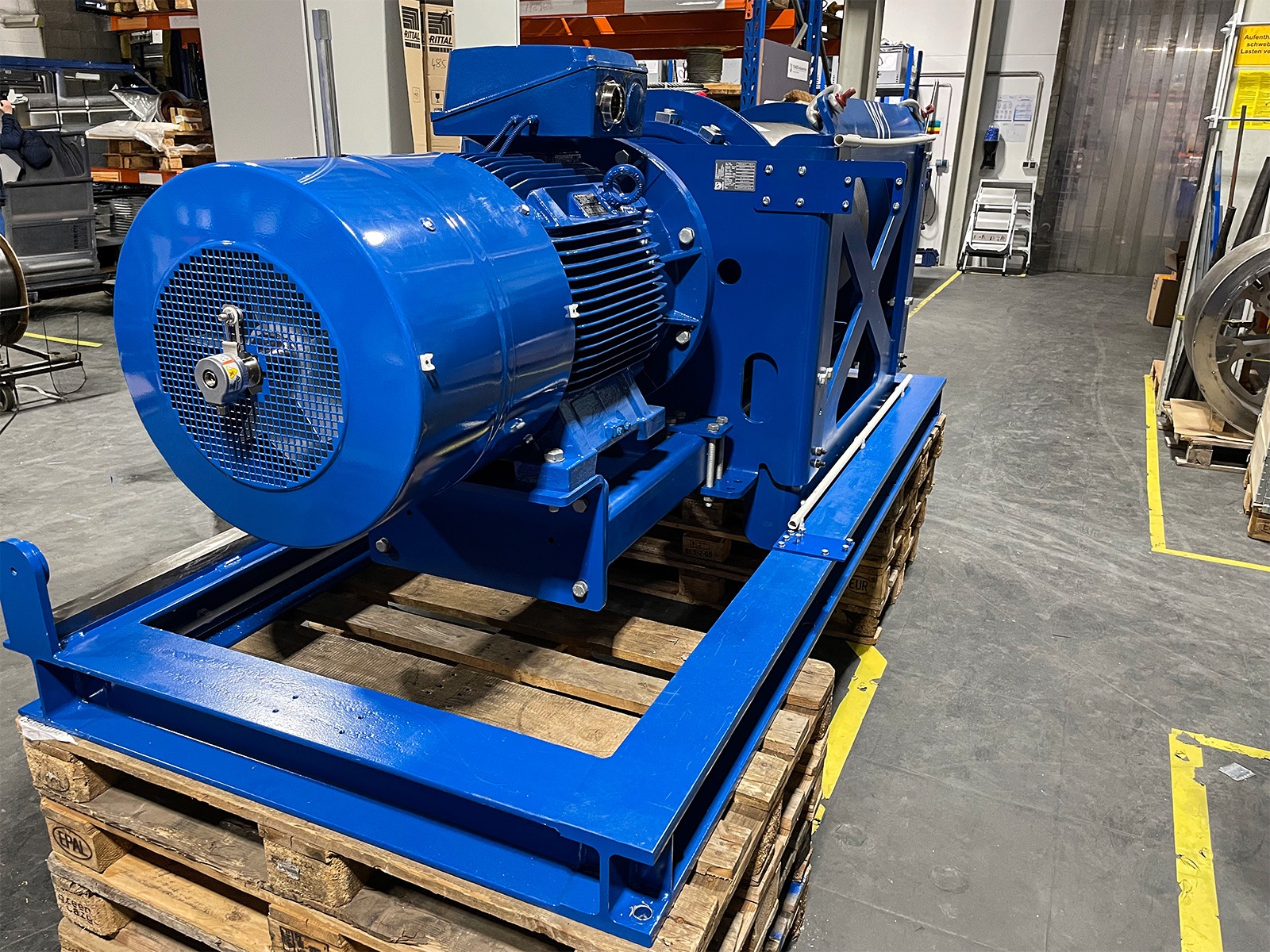

• 2 × PPW-E 309 mit 55 kW
• 2 × PPW-E 309 mit 37 kW
• Traglasten bis 6,1 Tonnen pro Winde
• Seillängen bis 200 Meter
• Hubgeschwindigkeit 48 m/min

Maßgeschneiderte Hubwinden für beengte Einbausituationen

FIm Gebäudebau reicht es häufig nicht aus, eine Standard-Seilwinde einzusetzen. Gerade bei architektonisch anspruchsvollen Projekten sind die Platzverhältnisse oftmals äußerst begrenzt.

Für das Theaterprojekt entwickelte PLANETA deshalb speziell angepasste Hubwinden, die exakt auf die vorhandene Einbausituation abgestimmt wurden.

Bereits während der Planungsphase arbeitete das Konstruktionsteam eng mit dem Kunden zusammen. Gemeinsam wurde die komplexe Rollenführung ausgelegt und die optimale Positionierung sämtlicher Umlenkrollen entwickelt. Dadurch konnte bereits in der Projektierung eine sichere und wirtschaftliche Lösung geschaffen werden.

Heavy Duty Seilwinden mit intelligenter Seilführung

Ein wesentliches Merkmal dieser Heavy Duty Seilwinden ist die speziell entwickelte Spultechnik.

Die Winden wurden so konstruiert, dass der Seilaustritt nicht wandert. Dadurch läuft das Stahlseil jederzeit gerade auf die Umlenkrollen auf.

Diese Konstruktion bietet mehrere Vorteile:

• reduzierter Seilverschleiß
• gleichmäßige Lastverteilung
• höhere Betriebssicherheit
• präzise Positionierung schwerer Lasten
• längere Lebensdauer der gesamten Anlage

Gerade bei großen Hubhöhen und hohen Lasten ist eine kontrollierte

Warum Elektroseilwinden im Schwerlast-Einsatz unverzichtbar sind

Im modernen Hochbau entstehen zunehmend Gebäude mit beweglichen Konstruktionen:

• Akustikdecken
• Bühnentechnik
• mobile Fassadenelemente
• Hubtore
• Glasdächer
• Wartungsplattformen
• schwere Dachkonstruktionen

Für diese Anwendungen müssen Elektroseilwinden dauerhaft präzise arbeiten und auch unter hoher Belastung zuverlässig funktionieren.

Insbesondere bei großen Bauprojekten stehen dabei folgende Anforderungen im Vordergrund:

• hohe Tragfähigkeit
• exakte Synchronisation
• kompakte Bauweise
• geringe Wartungskosten
• maximale Betriebssicherheit
• individuelle Anpassung an die Gebäudekonstruktion

Individuelle Windenlösungen für Architektur und Bauingenieurwesen

Jedes Großprojekt stellt andere Anforderungen an die Hebetechnik.

Deshalb werden moderne Hubwinden häufig individuell ausgelegt. Dabei fließen zahlreiche Faktoren in die Konstruktion ein:

• Lastgewicht
• Hubhöhe
• Seillänge
• Einbauraum
• Steuerungstechnik
• Sicherheitsanforderungen
• Anzahl der Umlenkrollen
• Betriebszyklen

Erst das perfekte Zusammenspiel dieser Komponenten ermöglicht einen wirtschaftlichen und sicheren Betrieb über viele Jahre.

Fazit: Elektroseilwinden ermöglichen moderne Architektur

Das Projekt Factory Theater Manchester zeigt eindrucksvoll, welche Möglichkeiten moderne Elektroseilwinden im Schwerlast-Einsatz bieten.

Durch individuell entwickelte Hubwinden, intelligente Seilführung und zentrale Frequenzumrichter-Steuerung konnten selbst riesige Akustiktore sicher und präzise bewegt werden. Gleichzeitig wurde die Technik optimal an die anspruchsvolle Gebäudearchitektur angepasst.

Für Architekten, Bauingenieure und Planer bedeutet dies maximale Gestaltungsfreiheit bei gleichzeitig höchster Betriebssicherheit – ein entscheidender Faktor für die Gebäude von morgen.
