Extreme Umgebungsbedingungen, kilometerlange Förderbänder und höchste Anforderungen an die Betriebssicherheit

Im modernen Bergbau müssen Förderanlagen auch unter anspruchsvollsten Bedingungen zuverlässig funktionieren. Eine entscheidende Rolle spielt dabei die konstante Spannung der Fördergurte. Leistungsstarke Elektroseilwinden übernehmen als Spannwinden diese wichtige Aufgabe und tragen dazu bei, einen stabilen Materialtransport sicherzustellen.

Ein aktuelles Referenzprojekt aus der chilenischen Kupfermine „Radomiro Tomic“ zeigt, wie speziell ausgelegte Seilwinden im Bergbau eingesetzt werden, um die Gurtspannung einer groß dimensionierten Förderanlage zuverlässig aufrechtzuerhalten. Zum Einsatz kommen drei Elektroseilwinden der Baureihe PHW-E, die für die anspruchsvollen Anforderungen der Fördertechnik konzipiert wurden.

Fördertechnik im Bergbau: Höchste Anforderungen an Mensch und Maschine

Die Kupfermine Radomiro Tomic befindet sich in der Atacama-Wüste in Chile und zählt zu den besonders anspruchsvollen Einsatzgebieten für industrielle Maschinen und Anlagen.

Große Höhenlagen, erhebliche Temperaturschwankungen und eine intensive Staubbelastung stellen hohe Anforderungen an die eingesetzte Technik. Gleichzeitig müssen die Förderanlagen große Materialmengen kontinuierlich transportieren.

Insbesondere kilometerlange Förderbänder benötigen eine zuverlässige Gurtspannung, um auch bei wechselnden Betriebsbedingungen einen stabilen Förderprozess zu ermöglichen.

Hier kommen leistungsfähige Elektroseilwinden als Spannwinden zum Einsatz.

Sie übernehmen innerhalb der Förderanlage eine wichtige Funktion: die Aufrechterhaltung der erforderlichen Zugspannung des Fördergurtes.

Für Anlagenbetreiber bedeutet dies, dass die Auswahl und Dimensionierung einer Spannwinde unmittelbar mit der Leistungsfähigkeit und Betriebssicherheit der Fördertechnik zusammenhängt.

Das Projekt: Elektroseilwinden für die Kupfermine Radomiro Tomic

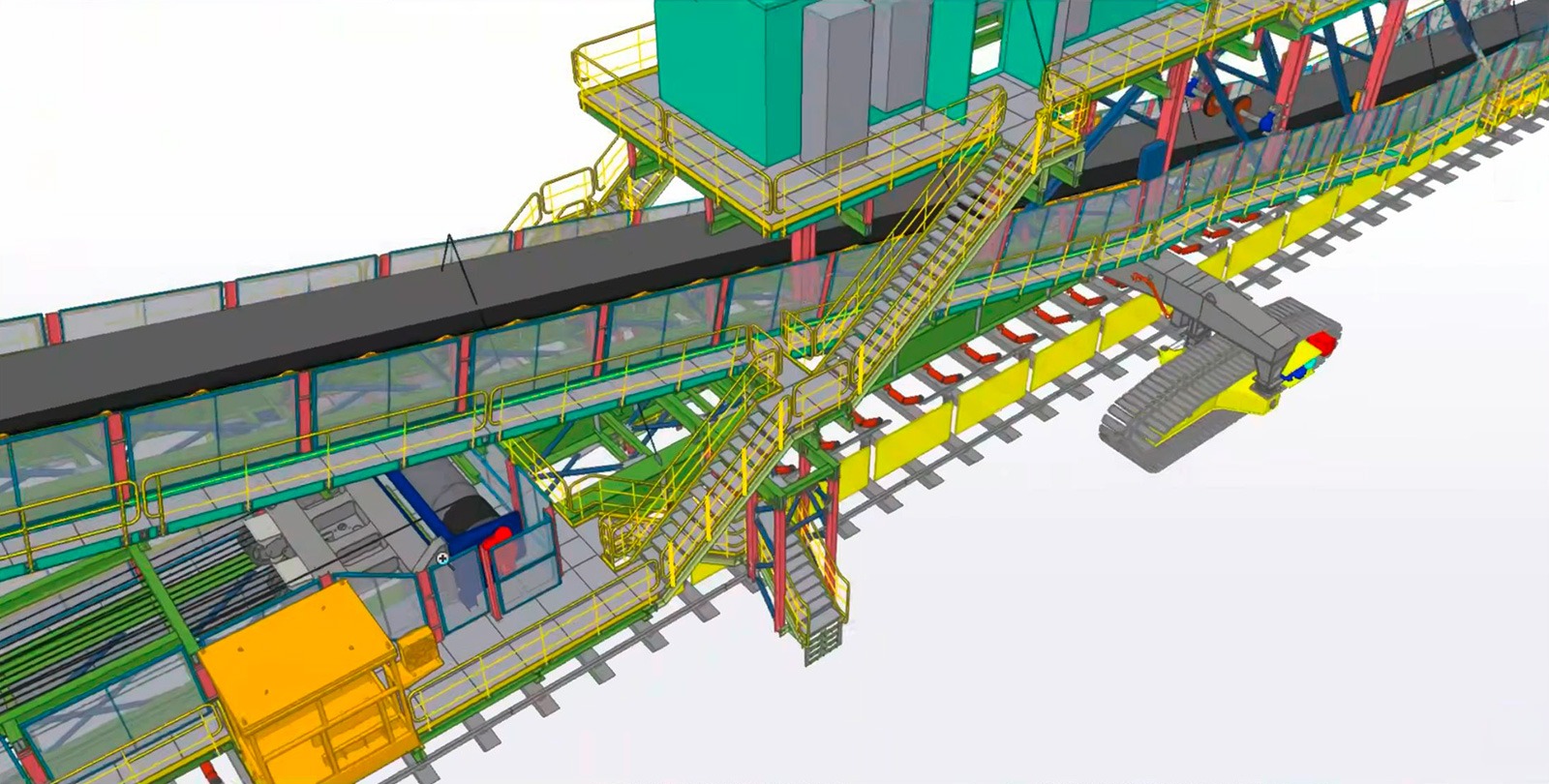

Im Rahmen eines Modernisierungsprojekts wurde eine robuste Seilwindenlösung für die zentrale Förderbandanlage eines Absetzers (Spreaders) benötigt.

Der Absetzer ist Teil der großtechnischen Materialförderung und dient dazu, transportiertes Schüttgut gezielt abzulagern und zu verteilen.

Die zentrale Herausforderung bestand darin, die Gurtspannung des kilometerlangen Förderbandes auch bei abrupten Laständerungen und maximalem Materialdurchsatz konstant und stabil zu halten.

Für diese Aufgabe wurde eine Lösung mit insgesamt drei Elektroseilwinden der Baureihe PHW-E vorgesehen.

Eingesetzte Elektroseilwinden – technische Eckdaten

• Projekt: Kupfermine Radomiro Tomic
• Standort: Atacama-Wüste, Chile
• Anwendung: Spannwinden für Förderband eines Absetzers
• Seilwinden: 2 × PHW-E 301 und 1 × PHW-E 316
• Aufgabe: Aufrechterhaltung einer stabilen Fördergurtspannung

Die Referenz verdeutlicht, welche Bedeutung eine individuell ausgelegte Elektroseilwinde für den zuverlässigen Betrieb großtechnischer Förderanlagen besitzt.

Warum sind Spannwinden für Förderbänder so wichtig?

Förderbänder gehören zu den wichtigsten Transportmitteln im modernen Bergbau. Sie ermöglichen die kontinuierliche Bewegung großer Mengen an Erz, Abraum und anderen Schüttgütern über teilweise erhebliche Entfernungen.

Damit ein Förderband zuverlässig funktioniert, muss die Gurtspannung innerhalb des vorgesehenen Betriebsbereichs gehalten werden.

Eine zu geringe Gurtspannung kann beispielsweise zu Schlupf an der Antriebstrommel, ungünstigem Laufverhalten oder Problemen bei der Kraftübertragung führen. Eine zu hohe Spannung kann hingegen die mechanischen Komponenten unnötig belasten.

Eine entsprechend ausgelegte Spannwinde kann helfen, diese Herausforderungen zu beherrschen.

Die wichtigsten Aufgaben einer Spannwinde in der Fördertechnik

Gerade im Bergbau, wo Förderanlagen häufig über lange Betriebszeiten hinweg hohe Materialmengen bewegen, ist die zuverlässige Funktion einer Spannwinde von besonderer Bedeutung.

• Konstante Gurtspannung: Die Spannwinde unterstützt die Einhaltung der erforderlichen Förderbandspannung.
• Ausgleich von Laständerungen: Bei wechselnden Materialmengen können sich die Belastungsverhältnisse innerhalb der Förderanlage verändern.
• Stabiler Materialtransport: Eine korrekt eingestellte Gurtspannung ist eine wichtige Voraussetzung für den zuverlässigen Förderbetrieb.
• Schutz mechanischer Komponenten: Die richtige Gurtspannung trägt dazu bei, unnötige Belastungen von Fördergurt, Trommeln und Antriebskomponenten zu vermeiden.
• Hohe Anlagenverfügbarkeit: Eine geeignete Spanntechnik unterstützt den störungsarmen Betrieb kontinuierlicher Förderprozesse.

Technische Lösung: Drei Elektroseilwinden der Baureihe PHW-E

Für das Modernisierungsprojekt in Chile wurden drei Elektroseilwinden vorgesehen, die unterschiedliche technische Anforderungen innerhalb der Anlage erfüllen.

• 1 x PHW-E 316:
  15 kW Motorleistung, Zugkraft: 2 x 11,1 t, Seilgeschwindigkeit: 3,5 m/min, Seillänge: 2 x 135 m
• 2 x PHW-E 301:
  je 1,5 kW Motorleistung, Zugkraft: 2,0 t, Seilgeschwindigkeit: 2 x 3 m/min, Seillänge: 2 x 5,4 m

Technische Angaben gemäß Projektreferenz. Die zweifachen Werte sind aus der englischen Vorlage übernommen; die genaue technische Zuordnung der Seilstränge beziehungsweise Antriebe ist dort nicht näher erläutert.

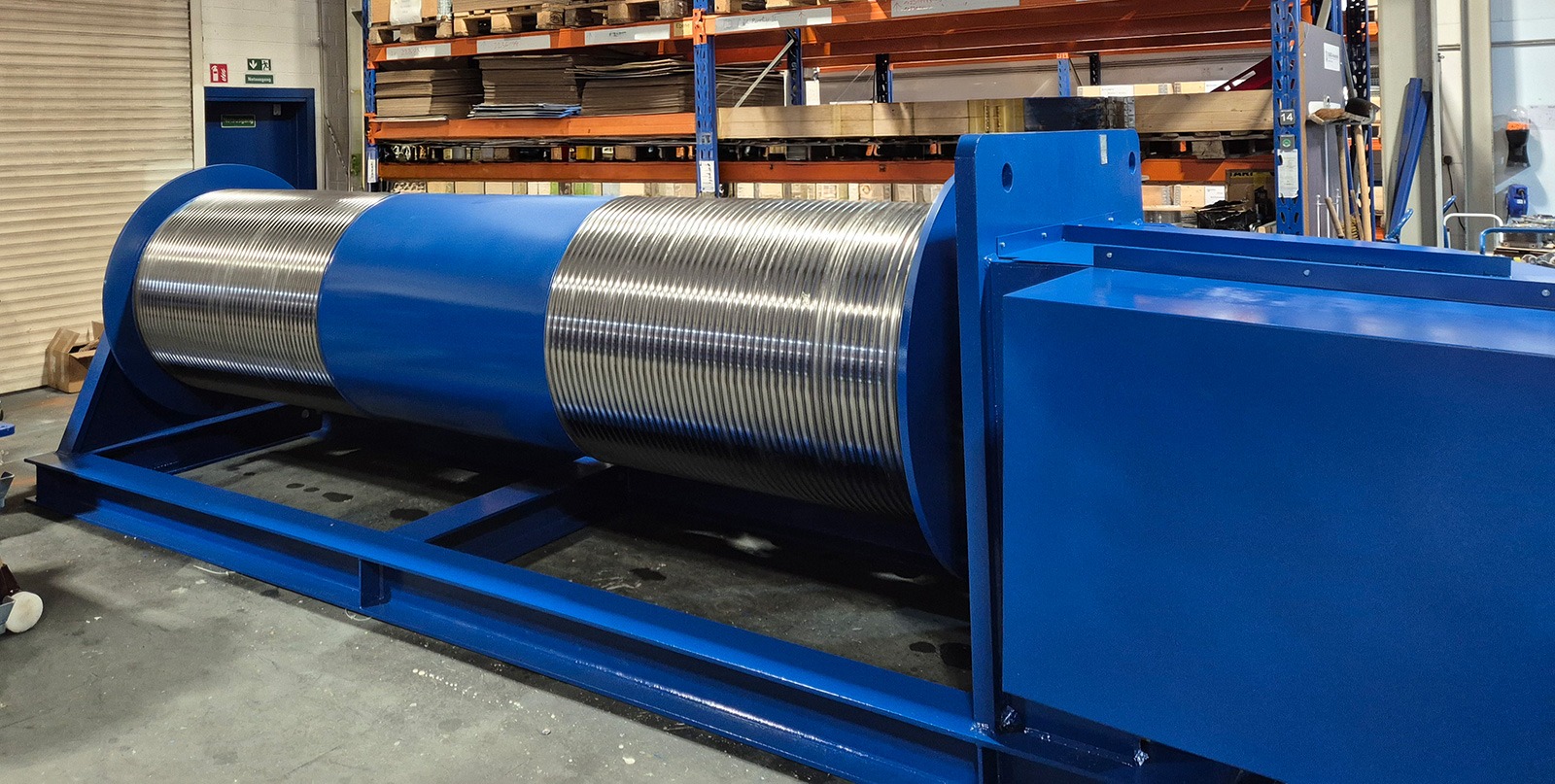

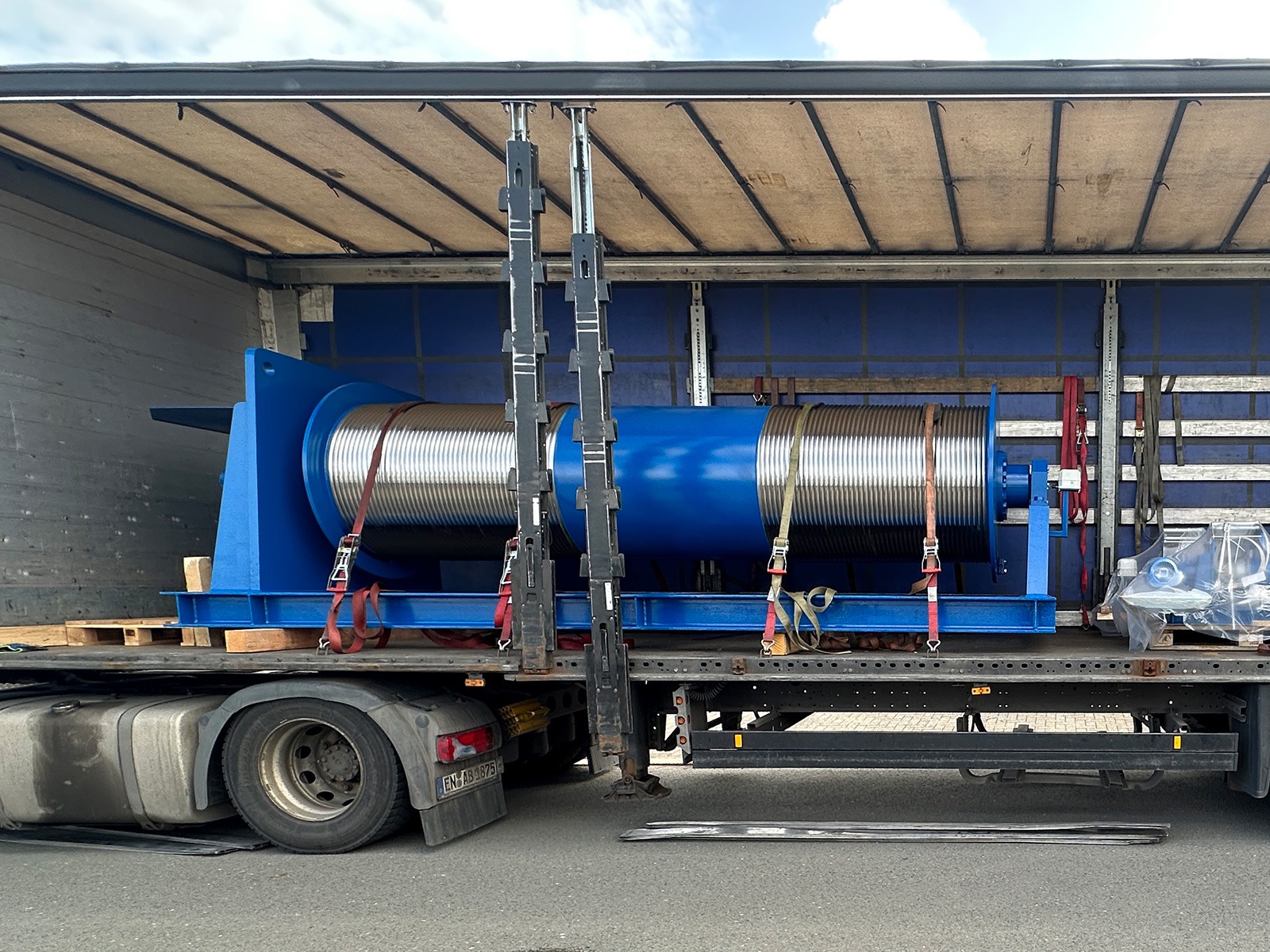

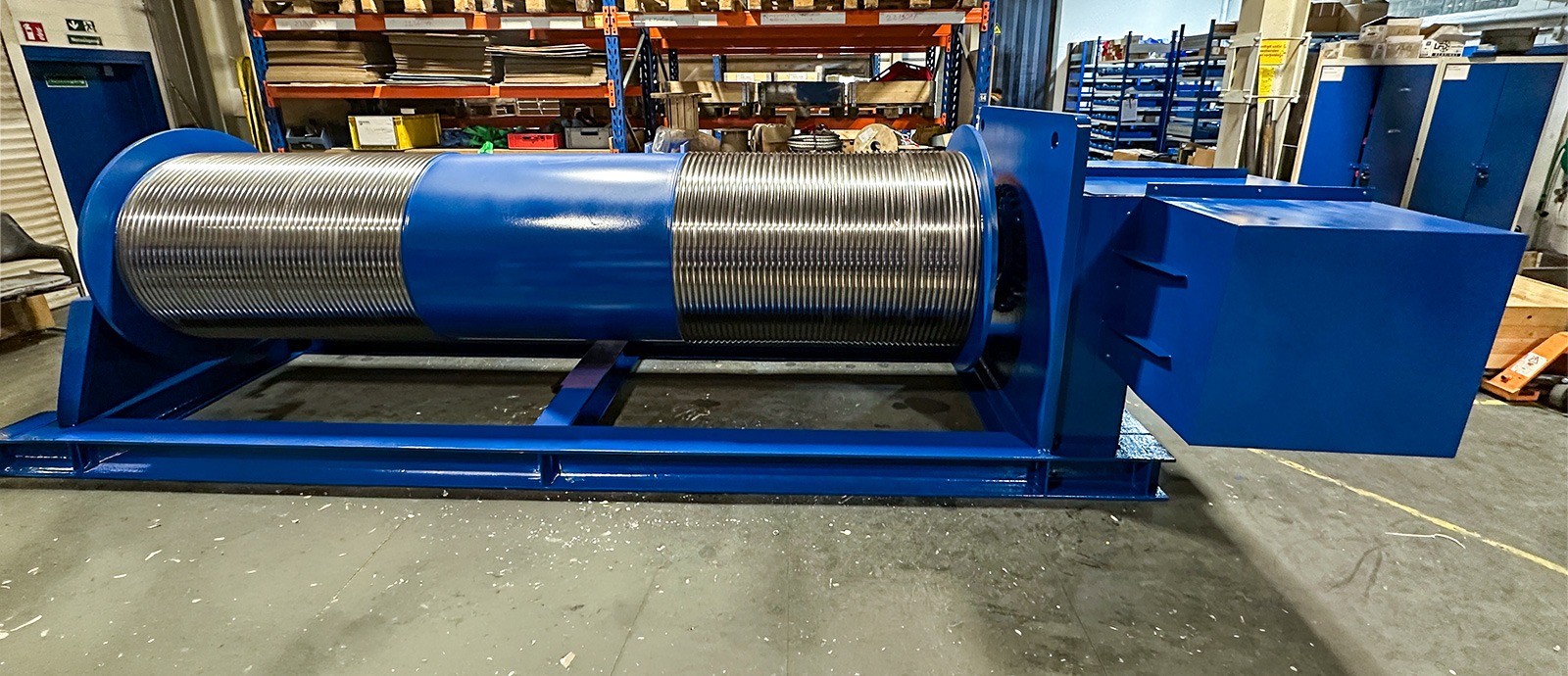

PHW-E 316 – leistungsstarke Elektroseilwinde für hohe Zugkräfte

Die Elektroseilwinde PHW-E 316 verfügt in der projektspezifischen Ausführung über eine Motorleistung von 15 kW.

Mit den in der Referenz angegebenen Zugkraftwerten von zweimal 11,1 Tonnen, einer Seilgeschwindigkeit von 3,5 m/min und zweimal 135 Metern Seillänge ist sie für die anspruchsvolle Spannaufgabe innerhalb der groß dimensionierten Förderanlage ausgelegt.

Die Kombination aus hoher Zugkraft und anwendungsspezifischer Seillänge ist insbesondere bei großtechnischen Förderanlagen von Bedeutung.

PHW-E 301 – kompakte Elektroseilwinden als ergänzende Spanntechnik

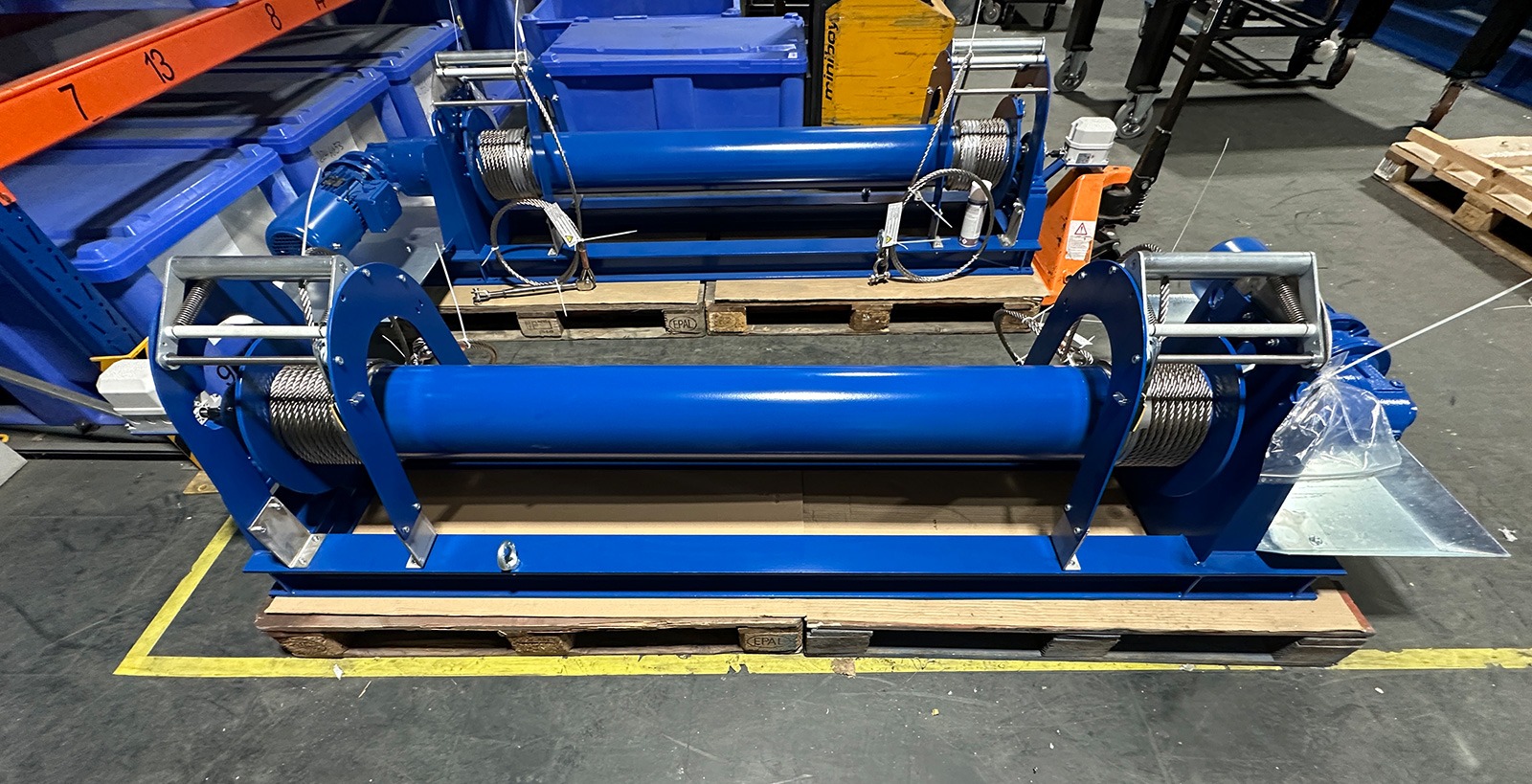

Ergänzend kommen zwei Elektroseilwinden des Typs PHW-E 301 zum Einsatz.

Diese verfügen jeweils über eine Motorleistung von 1,5 kW. Die Projektdokumentation nennt außerdem eine Zugkraft von 2,0 Tonnen sowie die Werte zweimal 3 m/min und zweimal 5,4 m für Geschwindigkeit und Seillänge.

Die unterschiedlichen Leistungsdaten verdeutlichen, dass bei der Auslegung von Spannwinden verschiedene Anforderungen an Zugkraft, Geschwindigkeit und Seilkapazität berücksichtigt werden müssen.

Seilwinden im Bergbau: Robuste Technik für extreme Einsatzbedingungen

Der Einsatz einer Seilwinde im Bergbau unterscheidet sich deutlich von Anwendungen in einer gewöhnlichen Industriehalle.

In Tagebauen und großtechnischen Förderanlagen wirken zahlreiche Umwelteinflüsse auf Maschinen und Komponenten ein.

1. Hohe Staubbelastung

Beim Abbau und Transport mineralischer Rohstoffe entstehen große Mengen an Staub. Dieser kann sich auf mechanischen Bauteilen ablagern und die Beanspruchung von beweglichen Komponenten erhöhen.

Deshalb müssen Seilwinden für solche Einsatzgebiete hinsichtlich Konstruktion, Schutzmaßnahmen und Wartungskonzept auf die jeweilige Umgebung abgestimmt werden.

2. Extreme Temperaturschwankungen

In der Atacama-Wüste können die Temperaturunterschiede zwischen Tag und Nacht erheblich sein.

Bei der technischen Auslegung einer Elektroseilwinde müssen deshalb die zulässigen Betriebstemperaturen sowie die Eignung von Antrieb, Schmierstoffen und weiteren Komponenten berücksichtigt werden.

3. Betrieb in großen Höhenlagen

Auch die Höhenlage kann Einfluss auf die Auslegung elektrischer Antriebe haben. Insbesondere Kühlung und Motorleistung müssen unter den tatsächlichen Einsatzbedingungen bewertet werden.

4. Hohe mechanische Belastungen

Lange Förderbänder, wechselnde Materialmengen und dynamische Belastungen stellen besondere Anforderungen an die eingesetzte Spanntechnik.

Eine für diesen Einsatz dimensionierte Elektroseilwinde muss die benötigten Zugkräfte zuverlässig bereitstellen und auf das Gesamtsystem abgestimmt sein.

5. Wartungsfreundlichkeit und Anlagenverfügbarkeit

Stillstände großer Förderanlagen können erhebliche wirtschaftliche Auswirkungen haben.

Daher spielen neben der technischen Leistungsfähigkeit auch Wartungszugänglichkeit, Inspektionsmöglichkeiten und die langfristige Verfügbarkeit geeigneter Ersatzteile eine wichtige Rolle.

Wie funktioniert eine Elektroseilwinde als Spannwinde?

Das grundlegende Funktionsprinzip einer elektrischen Spannwinde basiert auf der kontrollierten Bewegung eines Stahlseils.

Ein Elektromotor treibt über eine geeignete mechanische Kraftübertragung die Seiltrommel an. Durch das Auf- oder Abwickeln des Seils kann die Position einer Spanneinrichtung verändert werden.

In Förderbandanlagen erfolgt dies beispielsweise über eine verfahrbare Spannstation beziehungsweise eine entsprechend angeordnete Umlenktrommel.

Durch die Bewegung der Spanneinrichtung wird die erforderliche Gurtspannung eingestellt oder angepasst.

Je nach Anlagenkonzept können zusätzliche Komponenten erforderlich sein, etwa zur Messung von Zugkräften, zur Positionsüberwachung oder zur Einbindung in die übergeordnete Anlagensteuerung.

Entscheidend ist das Zusammenspiel von Elektroseilwinde, mechanischer Spanneinrichtung und Förderbandsteuerung.

Nur wenn die Komponenten aufeinander abgestimmt sind, kann die Spanntechnik die Anforderungen der jeweiligen Förderanlage erfüllen.

Die konkrete Steuerungs- und Regelungstechnik des Projekts Radomiro Tomic ist in der vorliegenden Referenz nicht spezifiziert.

Elektroseilwinde oder hydraulische Spannvorrichtung – welche Lösung eignet sich?

Für die Spannung von Fördergurten stehen unterschiedliche technische Lösungen zur Verfügung. Neben elektrischen Seilwinden kommen beispielsweise hydraulische oder gewichtskraftbasierte Spannsysteme zum Einsatz.

Eine Elektroseilwinde bietet insbesondere dann interessante Möglichkeiten, wenn größere Spannwege, hohe Zugkräfte und eine motorisch angetriebene Seilbewegung benötigt werden.

Die Eignung hängt jedoch immer von den konkreten Anlagenanforderungen ab.

Wichtige Auswahlkriterien sind unter anderem die erforderliche Zugkraft, der Spannweg, die gewünschte Regelbarkeit, die dynamischen Belastungen und die örtlichen Einbauverhältnisse.

Bei besonders langen Förderbändern ist zudem das Verhalten des Fördergurtes bei Anlauf, Stillstand und wechselnder Belastung zu berücksichtigen.

Eine pauschale Aussage, welches Spannsystem grundsätzlich überlegen ist, lässt sich daher nicht treffen. Entscheidend ist eine sorgfältige technische Auslegung.

Individuelle Spannwinden für Bergbau und Fördertechnik

Das Projekt in Chile zeigt, dass standardisierte Lösungen nicht jede Herausforderung in der industriellen Fördertechnik abdecken können.

Insbesondere bei groß dimensionierten Anlagen müssen Seilwinden auf die konkreten Betriebsbedingungen abgestimmt werden.

Für die Auswahl einer geeigneten Elektroseilwinde sind verschiedene technische Parameter maßgeblich:

• Erforderliche Zugkraft und mögliche Lastspitzen
• Benötigte Seilgeschwindigkeit und Spannweg
• Seillänge, Seildurchmesser und Trommelkapazität
• Einschaltdauer und Betriebszyklen
• Temperatur, Staubbelastung und Umgebungsbedingungen
• Mechanische und elektrische Schnittstellen zur Förderanlage
• Sicherheitsanforderungen und Wartungskonzept

Eine anwendungsspezifisch ausgelegte Spannwinde kann so einen wichtigen Beitrag zur Betriebssicherheit und Leistungsfähigkeit der Fördertechnik leisten.

Gerade für Anlagenbauer, Betreiber von Tagebauen und Unternehmen aus der Schüttgutfördertechnik ist die frühzeitige Berücksichtigung der Spanntechnik während der Projektplanung von Vorteil.

Einsatzmöglichkeiten von Elektroseilwinden in der Bergbauindustrie

Neben der Förderbandspannung können Seilwinden im Bergbau für zahlreiche weitere Aufgaben eingesetzt werden.

Typische Einsatzbereiche sind beispielsweise die Positionierung schwerer Anlagenkomponenten, das Ziehen und Bewegen von Lasten, Montage- und Wartungsarbeiten sowie weitere anlagenspezifische Zug- und Spannaufgaben.

Dabei ist zwischen Zugwinden, Hubwinden und Spannwinden zu unterscheiden, da die jeweiligen Anwendungen unterschiedliche Anforderungen an Konstruktion, Sicherheitseinrichtungen und Auslegung stellen.

Für die Fördertechnik sind insbesondere elektrische Spannwinden interessant, wenn hohe Zugkräfte mit definierten Seilbewegungen kombiniert werden müssen.

Fazit: Elektroseilwinden sichern wichtige Funktionen moderner Förderanlagen

Das Modernisierungsprojekt in der Kupfermine Radomiro Tomic in Chile verdeutlicht, welche zentrale Bedeutung eine leistungsfähige Spannwinde im industriellen Bergbau besitzt.

Unter extremen Umweltbedingungen muss die Fördertechnik auch bei hohen Materialdurchsätzen und abrupten Laständerungen zuverlässig arbeiten.

Die eingesetzten Elektroseilwinden der Baureihe PHW-E wurden für die Aufgabe vorgesehen, eine konstante und stabile Spannung des kilometerlangen Förderbandes zu unterstützen.

Mit insgesamt drei Seilwinden und unterschiedlichen Leistungsdaten zeigt das Projekt, wie spezifische Anforderungen durch eine anwendungsorientierte technische Lösung berücksichtigt werden können.

Ob Bergbau, Schüttgutförderung oder industrieller Anlagenbau: Eine richtig ausgelegte Elektroseilwinde ist ein wichtiger Bestandteil zuverlässiger und leistungsfähiger Fördertechnik.
