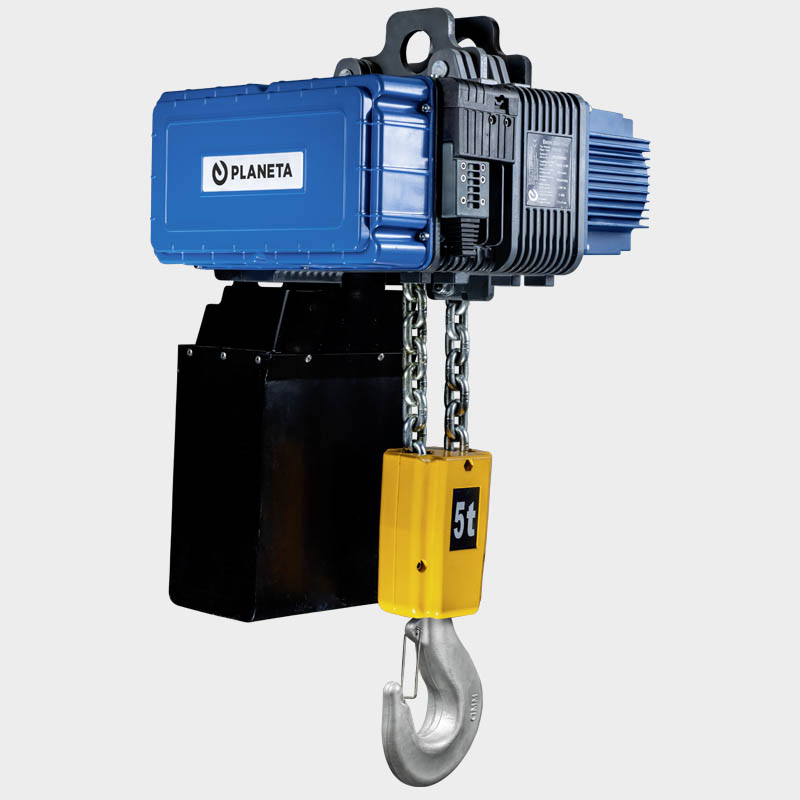

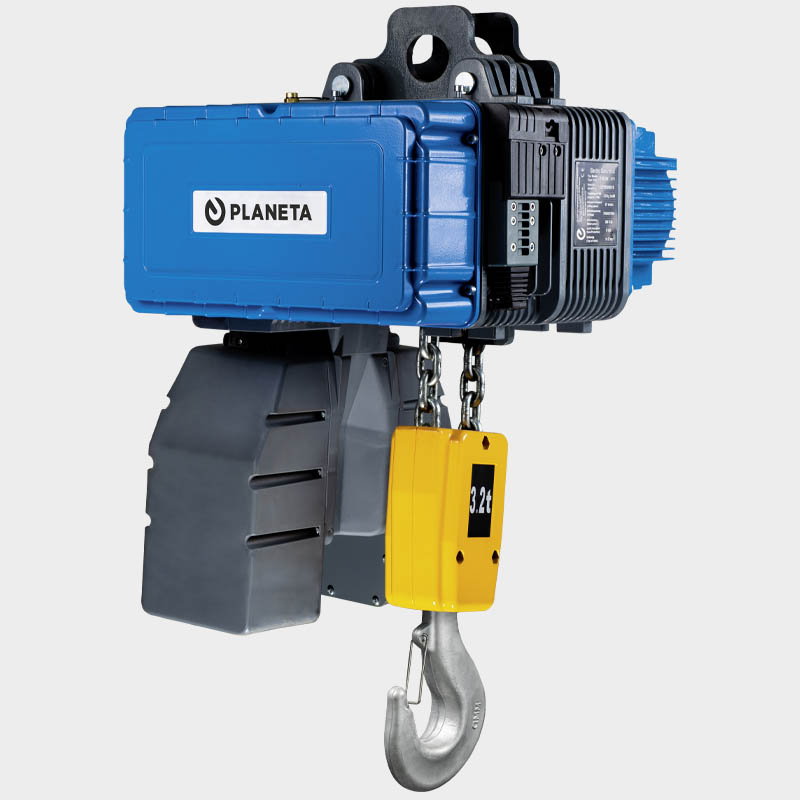

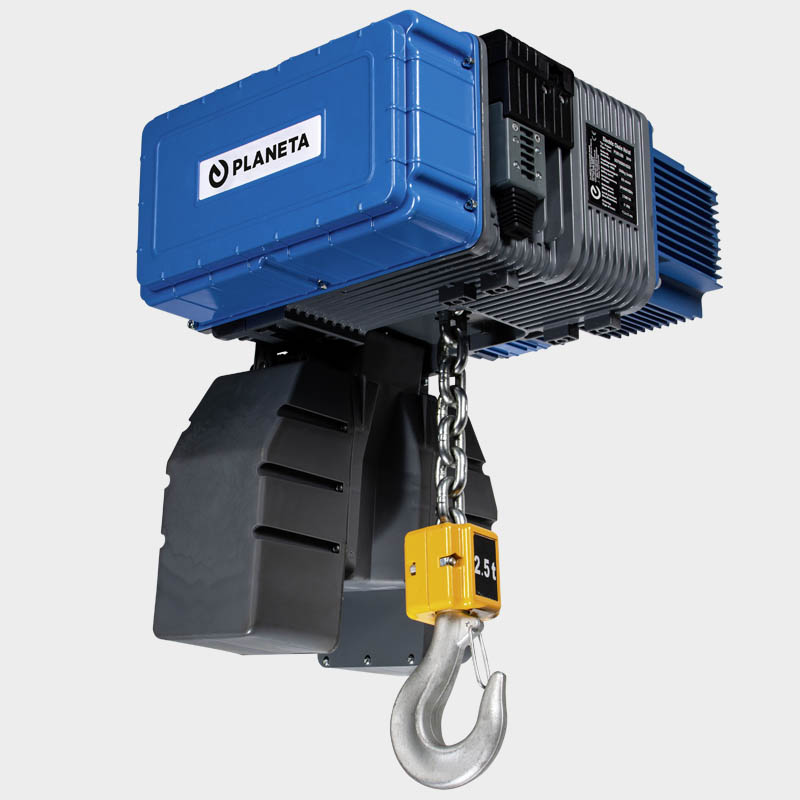

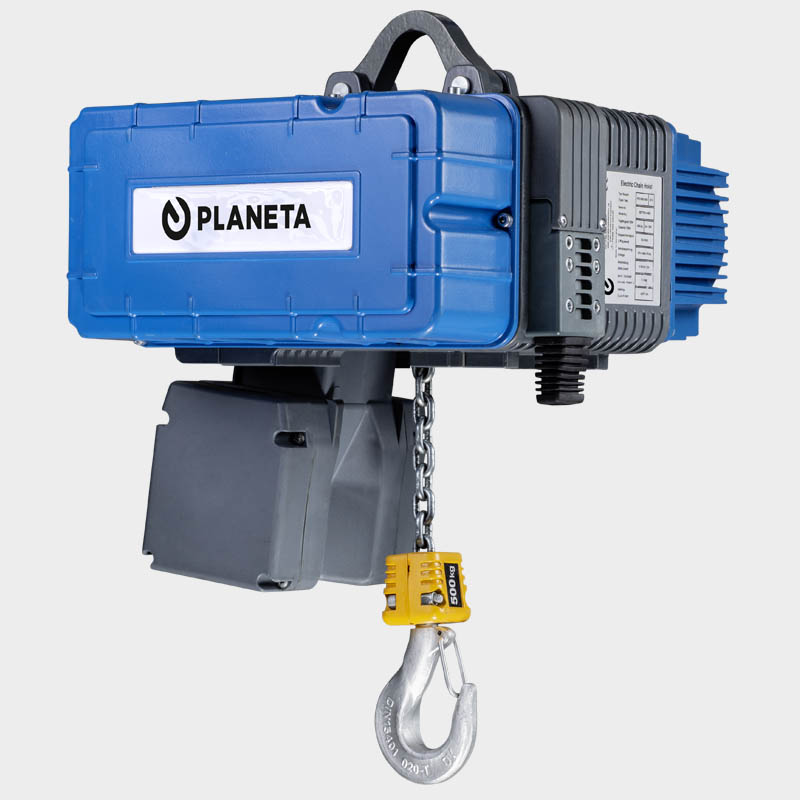

Elektrokettenzug PITCH-PF

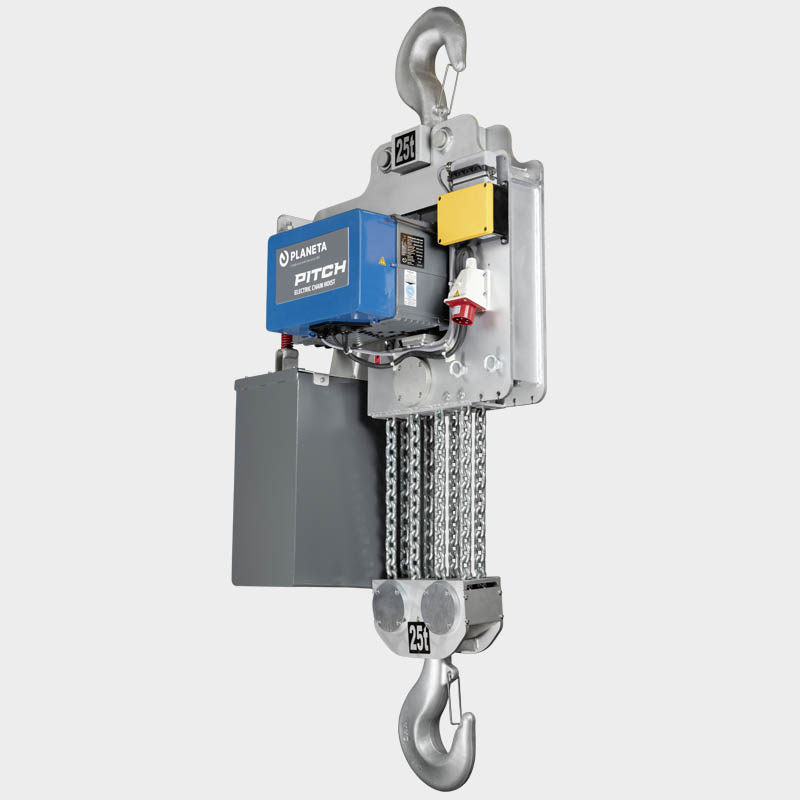

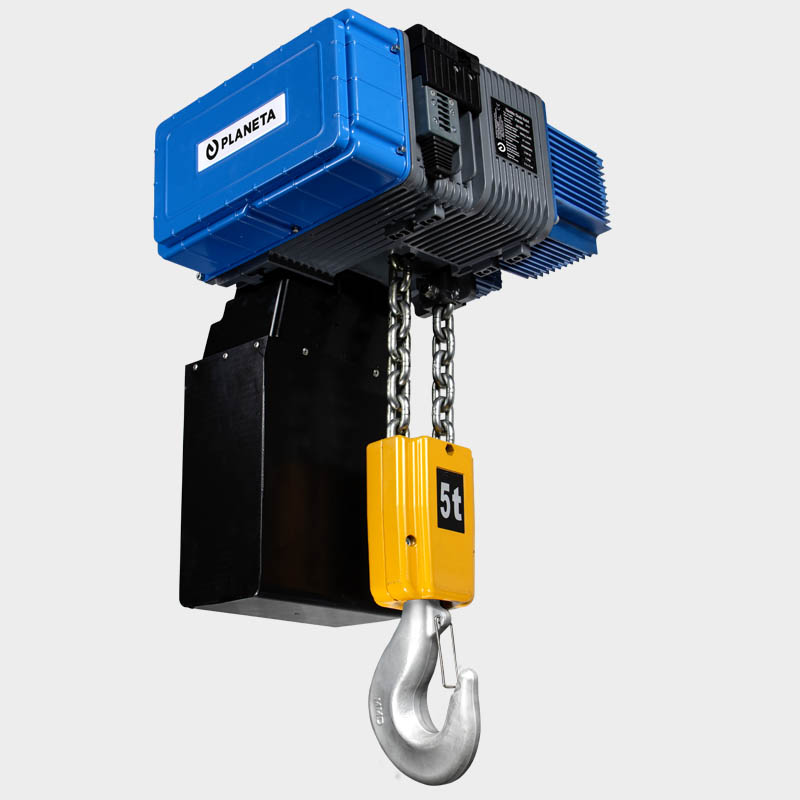

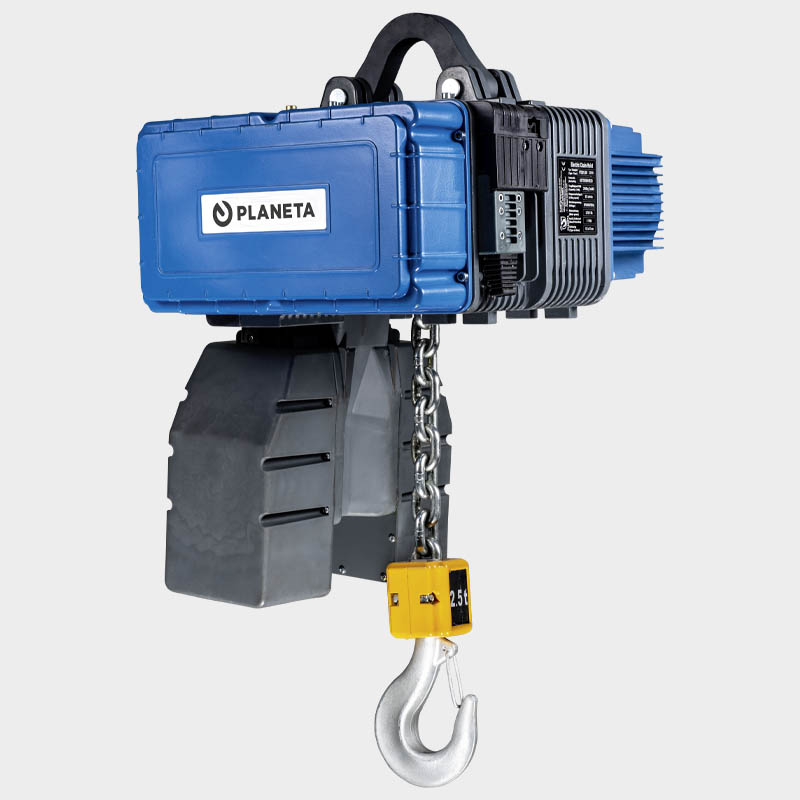

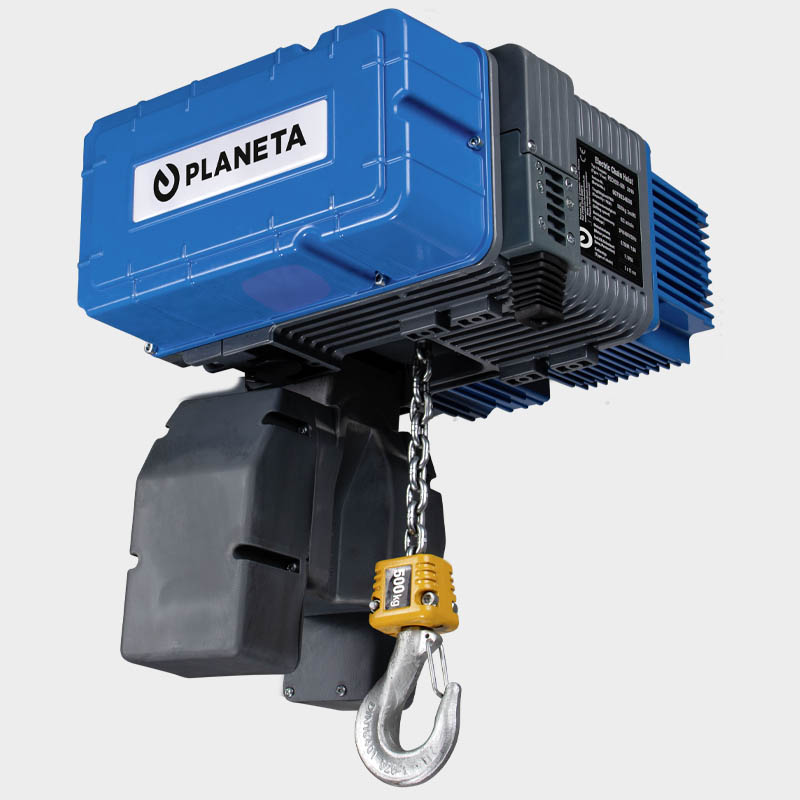

Der Elektrokettenzug PITCH von PLANETA ist die ideale Lösung für anspruchsvolle Hebeaufgaben in Industrie, Anlagenbau, Automotive, Logistik und Maschinenbau. Entwickelt für höchste Belastungen, überzeugt dieser Elektrokettenzug durch moderne Antriebstechnik, maximale Sicherheit und eine besonders robuste Bauweise. Mit Tragfähigkeiten von 250 kg bis zu 32.000 kg deckt der Elektrokettenzug PITCH ein außergewöhnlich breites Einsatzspektrum ab.

Augestattet mit Frequenzumrichtersteuerung ermöglicht der Elektrokettenzug sanftes Anfahren und Abbremsen für präzise Lastbewegungen und eine lange Lebensdauer der gesamten Anlage. Zwei integrierte Überlastsysteme – elektronisch und mechanisch – sorgen für zuverlässigen Schutz von Hubwerk und Tragstruktur. Die wartungsfreie Bremse, der serienmäßige Getriebeendschalter sowie die Schutzart IP66 machen den Elektrokettenzug PITCH auch für den Einsatz im Außenbereich bestens geeignet.

Das kompakte, aus Aluminium-Magnesium-Legierung gefertigte Gehäuse gewährleistet optimale Wärmeabfuhr und hohe Widerstandsfähigkeit. Dank Plug-&-Play-Steckverbindungen ist der Elektrokettenzug besonders service- und montagefreundlich. Zahlreiche Sonderausführungen – wie kurze Bauform, Synchronzug oder kundenspezifische Lösungen – runden das flexible Produktkonzept ab.

Der Elektrokettenzug PITCH steht für höchste Leistung, Sicherheit und Wirtschaftlichkeit – qualitätsgeprüfte Hebetechnik von PLANETA.

Produktanfragen Schulung für dieses Produkt

Downloads

Spezifikationen

Mechanisch

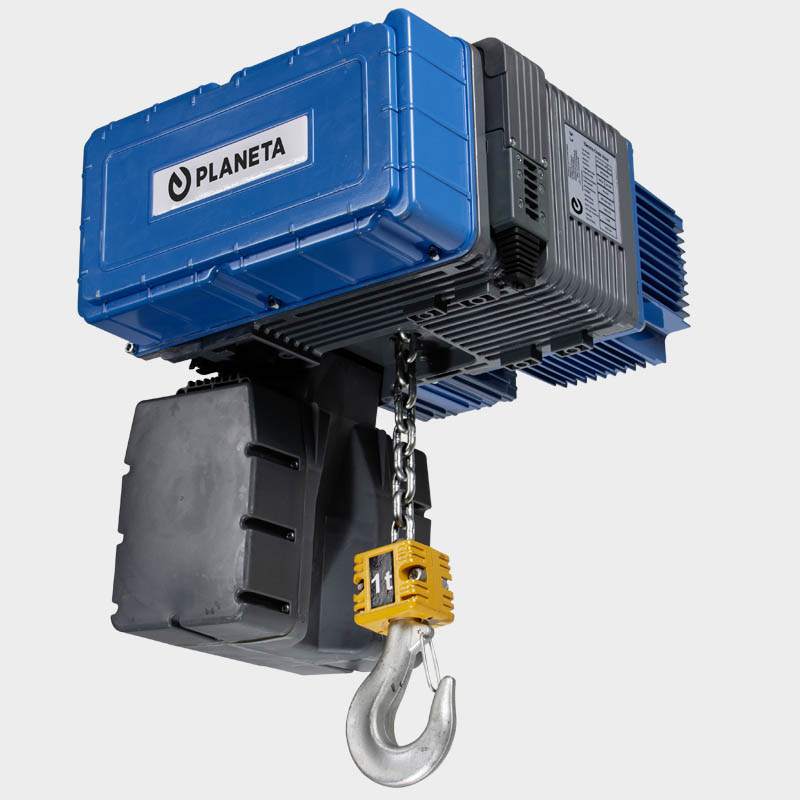

1-strängig bis 6.300 kg

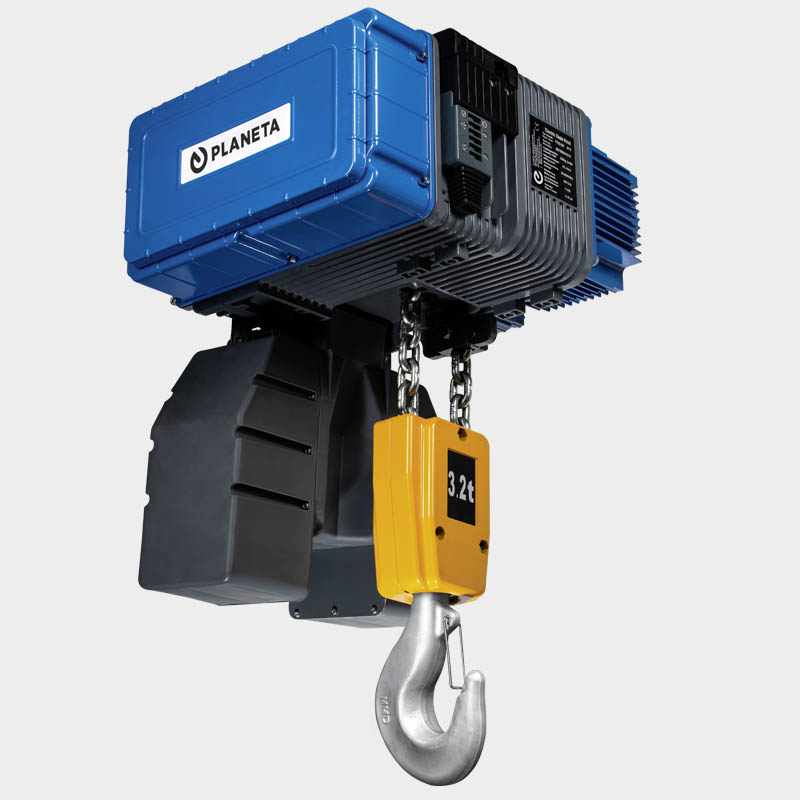

2-strängig bis 12.500 kg
Mechanische Überlastsicherung (Rutschkupplung)
Wartungsfreie Federdruckbremse
Ausgelegt für Einsatztemperatur -20 °C bis +45 °C
Gehäuseschutz durch Pulverbeschichtung

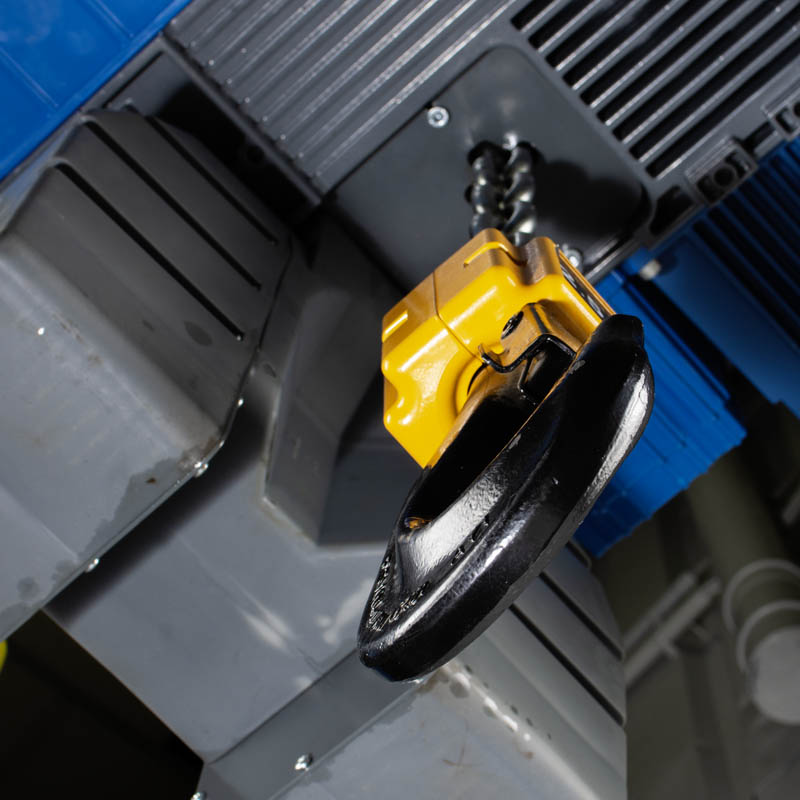

Lasthaken nach DIN 15400
Europäische Lastkette nach DIN EN 818-7 verzinkt
Maximaler Geräuschpegel ca. 70 dB
3 m Hub
Kettenspeicher
Standardaufhängeöse

Elektrisch

Zwei Hubgeschwindigkeiten programmiert: 4:1
Frequenzumrichtersteuerung, ermöglicht sanften Start und Stop
Elektronische Überlastsicherung
Motorschutz bei Überhitzung durch Klixon (Bi-Metall)
Motor Isolationsklasse H

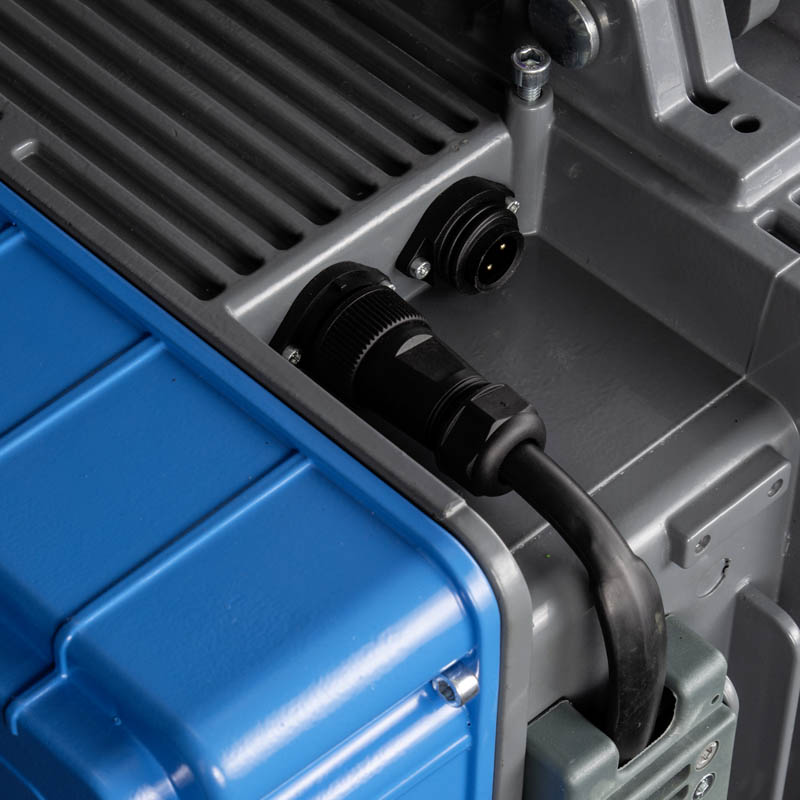

Sämtliche elektrische Anschlüsse durch Steckverbindungen
Niederspannungssteuerung
Not-Halt Taster
Separater Bremsgleichrichter zur Steuerung der Bremse
Getriebeendschalter für obere und untere Hakenendstellung einstellbar
Schutzart IP66 (Gehäuse)
Netz Überwachung

Zertifizierung
Die Produkte entsprechen der gültigen Maschinenrichtlinie.

Optionen

Relaiskarte für Krananbindung
Ergonomischer Steuerschalter
Funksteuerung
Encoder für automatisiertes Heben
Weitere Ausführungen nach Kundenwunsch
Aufhängungen
– Brenn- oder Schmiedehaken
– Ösenaufhängung (2 Versionen: Standard/Große Öse)
– Zweistrang-Ausführung
Steuertaster
– 2-Taster (Hubwerk solo)
– 4-Taster (Elektrofahrwerk)
