Elektroseilwinde für Präzisionsanwendungen: Wie eine Sonderlösung den 300-Tonnen-Detektor am CERN bewegt

Inhaltsverzeichnis

1. Einleitung: Elektroseilwinden für anspruchsvolle Industrie- und Sonderanwendungen
2. Die Herausforderung: 300 Tonnen sicher bewegen
3. Individuelle Elektroseilwinde als Sonderkonstruktion
4. Warum Sonderlösungen bei Elektroseilwinden immer wichtiger werden?
5. Frequenzumrichter sorgen für kontrollierte Bewegungen
6. Elektroseilwinden im Sondermaschinenbau
7. Projektbegleitung von der Planung bis zur Inbetriebnahme
8. Fazit: Elektroseilwinden für Industrie, Anlagenbau und Maschinenbau

Elektroseilwinden für anspruchsvolle Industrie- und Sonderanwendungen

Moderne Industrieanlagen stellen höchste Anforderungen an Präzision, Zuverlässigkeit und Sicherheit. Besonders bei außergewöhnlichen Projekten, bei denen enorme Lasten unter beengten Platzverhältnissen bewegt werden müssen, ist eine individuell ausgelegte Elektroseilwinde oft die wirtschaftlichste und sicherste Lösung.

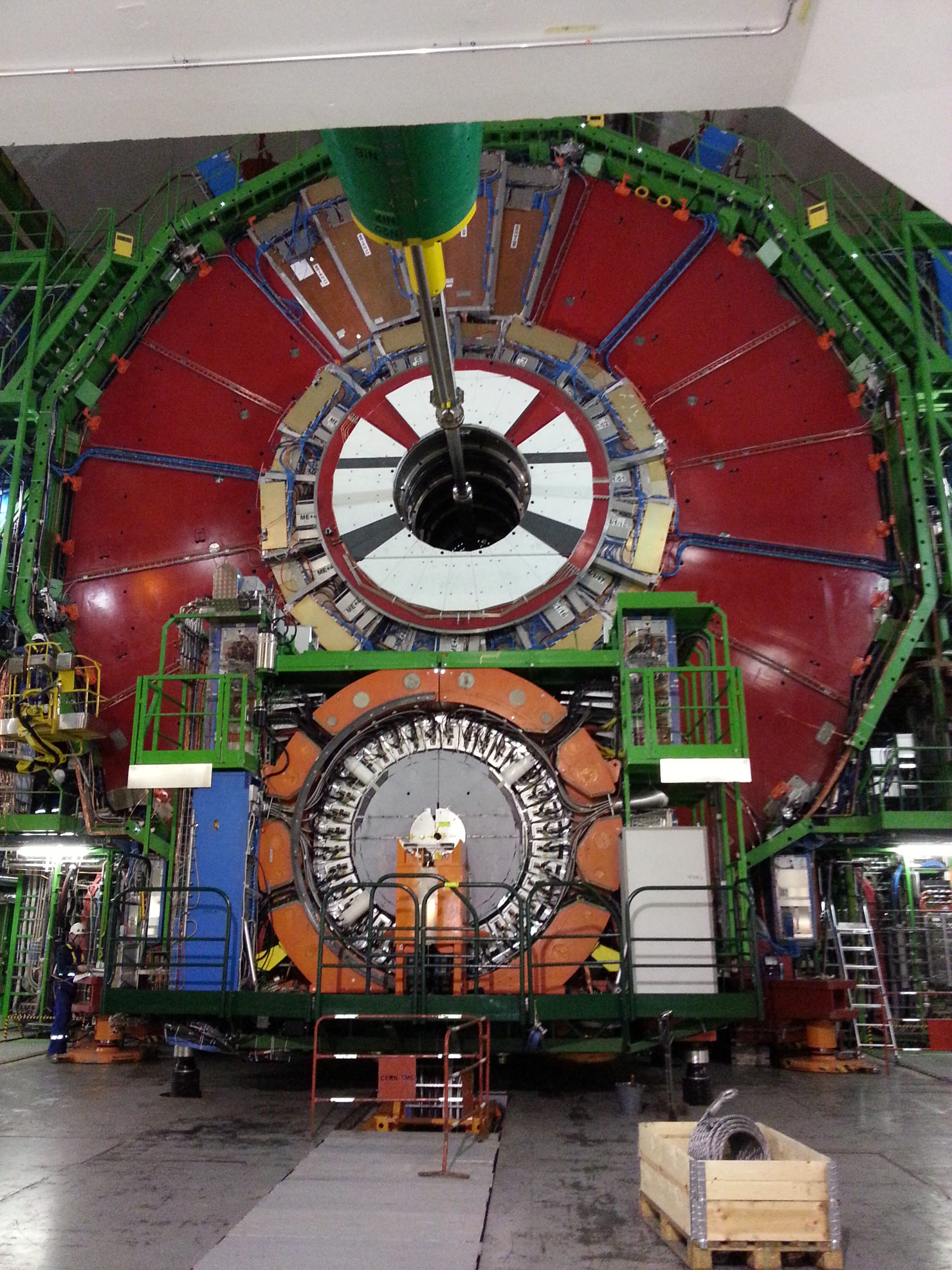

Ein eindrucksvolles Beispiel hierfür ist ein Projekt am Europäischen Kernforschungszentrum CERN in der Schweiz. Für Wartungsarbeiten am CMS-Experiment musste ein rund 300 Tonnen schwerer Detektor kontrolliert auf einer geneigten Strecke bewegt werden. Standardlösungen kamen aufgrund der baulichen Gegebenheiten nicht infrage – gefragt war eine maßgeschneiderte Elektroseilwinde, die höchste Präzision mit maximaler Betriebssicherheit verbindet.

Die Herausforderung: 300 Tonnen sicher bewegen

Im Rahmen regelmäßiger Wartungsarbeiten muss der riesige CMS-Detektor entlang einer etwa 18 Meter langen schrägen Führung bewegt werden. Aufgrund des enormen Eigengewichts sowie der auftretenden Reibungskräfte war eine Zugkraft von rund 10 Tonnen erforderlich, um den Detektor kontrolliert bergauf zu verfahren.

Zusätzlich erschwerten die äußerst begrenzten Platzverhältnisse im Tunnel die Umsetzung. Herkömmliche Winden konnten aufgrund ihrer Baugröße und Konstruktion nicht eingesetzt werden.beiteten

Individuelle Elektroseilwinde als Sonderkonstruktion

Für diese außergewöhnliche Anwendung wurde eine speziell entwickelte Elektroseilwinde konstruiert, die exakt auf die vorhandenen Einbaubedingungen abgestimmt wurde.

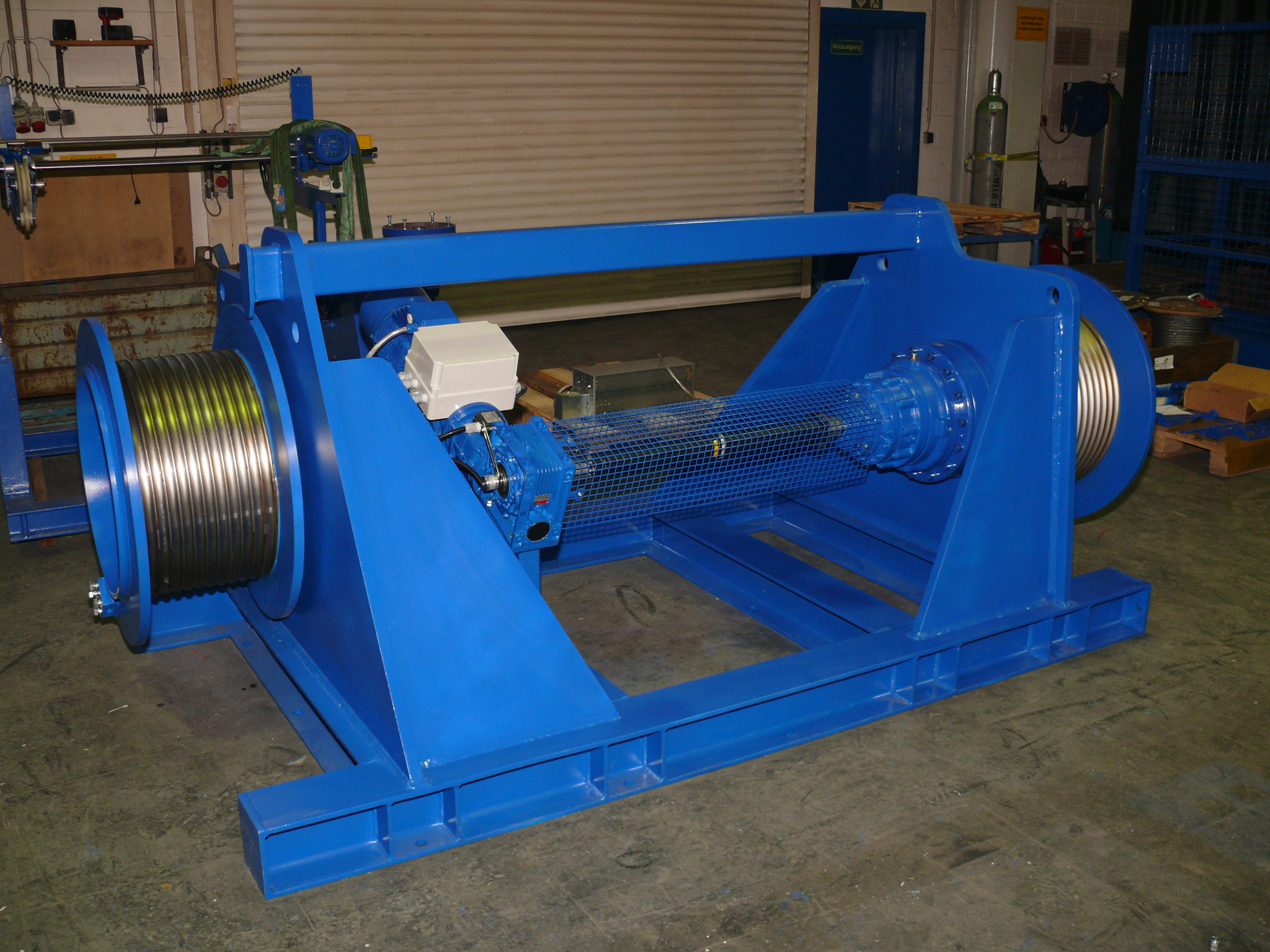

Technische Eckdaten

• Anwendung: Verfahren eines 300-Tonnen-Detektors
• Winde: PHW-E 310
• Motorleistung: 4,0 kW
• Zugkraft: 10 Tonnen
• Geschwindigkeit: 1,8 m/min
• Seilweg: 2 × 14 m
• Steuerung: Frequenzumrichter mit gegenläufigen Seiltrommeln (Contra-Rotation)

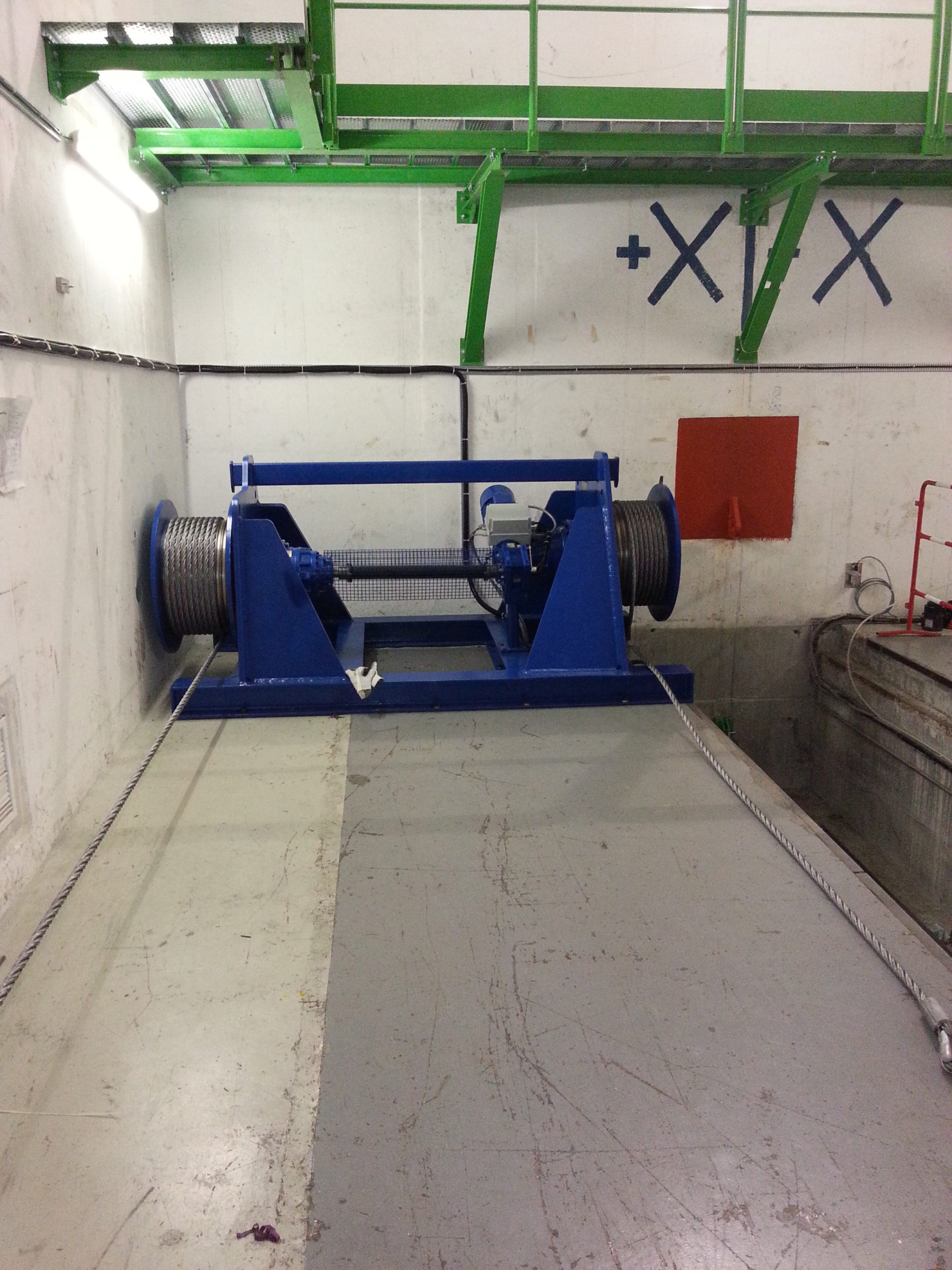

Durch die speziell entwickelte Konstruktion mit mechanisch gekoppelten, gegenläufig arbeitenden Seiltrommeln konnte die Last äußerst präzise bewegt werden – selbst unter den schwierigen räumlichen Bedingungen im CERN-Tunnel.

Warum Sonderlösungen bei Elektroseilwinden immer wichtiger werden?

Im modernen Maschinen- und Anlagenbau unterscheiden sich Projekte häufig deutlich von klassischen Standardanwendungen. Individuelle Einbausituationen, hohe Lasten oder spezielle Sicherheitsanforderungen erfordern maßgeschneiderte Lösungen.

Eine speziell entwickelte Elektroseilwinde bietet dabei zahlreiche Vorteile:

Optimale Raumausnutzung

Die Konstruktion wird exakt an die vorhandenen Platzverhältnisse angepasst.

Höchste Präzision

Dank moderner Frequenzumrichter lassen sich Lasten millimetergenau positionieren und kontrolliert bewegen.

Maximale Betriebssicherheit

Mechanische Kopplungen und intelligente Steuerungssysteme sorgen für gleichmäßige Kraftübertragung und hohe Prozesssicherheit.

Individuelle Integration

Die Elektroseilwinde kann nahtlos in bestehende Maschinen, Anlagen oder Automatisierungssysteme integriert werden.

Frequenzumrichter sorgen für kontrollierte Bewegungen

Ein entscheidender Bestandteil moderner Elektroseilwinden ist die Antriebstechnik. Im CERN-Projekt kam eine frequenzgeregelte Steuerung zum Einsatz.

Dadurch ergeben sich zahlreiche Vorteile:

• Sanftes Anfahren und Abbremsen
• Exakte Geschwindigkeitsregelung
• Geringere mechanische Belastung
• Weniger Verschleiß
• Höhere Energieeffizienz
• Sichere Positionierung großer Lasten

Gerade bei empfindlichen oder hochpräzisen Anlagen sind diese Eigenschaften unverzichtbar.

Elektroseilwinden im Sondermaschinenbau

Das CERN-Projekt zeigt exemplarisch, wie vielseitig moderne Elektroseilwinden eingesetzt werden können. Neben Forschungseinrichtungen kommen vergleichbare Lösungen unter anderem in folgenden Bereichen zum Einsatz:

• Maschinenbau
• Anlagenbau
• Stahlindustrie
• Energietechnik
• Prüfstände
• Tunnelbau
• Fördertechnik
• Schwerlastmontage
• Sondermaschinenbau
• Automatisierte Produktionsanlagen

Überall dort, wo außergewöhnliche Lasten sicher und präzise bewegt werden müssen, bieten individuell ausgelegte Elektroseilwinden entscheidende Vorteile.

Projektbegleitung von der Planung bis zur Inbetriebnahme

Der Erfolg komplexer Projekte hängt nicht allein von der Technik ab. Bereits während der Planungsphase müssen sämtliche Rahmenbedingungen berücksichtigt werden.

Dazu gehören:

• Analyse der Lastfälle
• Berechnung der erforderlichen Zugkräfte
• Entwicklung individueller Windenkonzepte
• Konstruktion nach Einbausituation
• Auswahl geeigneter Steuerungstechnik
• Begleitung der Inbetriebnahme
• Technischer Service und Support

Durch diese ganzheitliche Projektbetreuung entstehen langlebige und wirtschaftliche Lösungen für anspruchsvollste Anwendungen.

Fazit: Elektroseilwinden für komplexe Industrieprojekte

Das Projekt am CERN verdeutlicht eindrucksvoll, welche Möglichkeiten moderne Elektroseilwinden heute bieten. Selbst unter extrem beengten Platzverhältnissen und bei einer zu bewegenden Last von 300 Tonnen konnte durch eine speziell entwickelte Sonderlösung eine sichere, präzise und zuverlässige Bewegung des Detektors realisiert werden.

Für Unternehmen aus Industrie, Anlagenbau und Maschinenbau sind individuell konstruierte Elektroseilwinden ein entscheidender Baustein, wenn Standardlösungen an ihre Grenzen stoßen. Durch intelligente Konstruktion, moderne Antriebstechnik und maßgeschneiderte Steuerungssysteme lassen sich selbst anspruchsvollste Hebe- und Verfahranwendungen wirtschaftlich und dauerhaft zuverlässig realisieren.
